怎样采用示波器在路测量晶闸管

    1．短路故障的检测

    晶闸管在使用过程中，如果出现阳极、阴极之间永久性的短路故障，一般将会使快速熔断器熔断，借用万用表测量阳极、阴极之间的电阻值很容易判断这种故障。

    2．不能导通故障的检测

    另一类故障是晶闸管加有触发脉冲，但不能导通，这种故障比较隐蔽。以三相全控整流桥为例（见图4-39所示），如果负载较轻，一只晶闸管失效后，系统仍能继续工作。但仍在工作的晶闸管承受的电流比平时大，长期运行可能因为超负荷而损坏，进而造成连锁反应。

    图4-39    三相全控整流电路

    对于这类故障，除了查清是否有晶闸管没有被触发导通外，还应判断是哪一只晶闸管没有导通。一般的处理方法是在停机后将晶闸管逐个取下来，用万用表测量其电阻值。

    晶闸管是一种4层3端器件，用万用表测量其阴极、阳极之间的电阻值应非常大，但是有的晶闸管在电阻值低于10 kΩ时仍然能正常工作。控制极与阴极之间是一个PN结，但是并不是一个很理想的PN结。额定电流较大的晶闸管的阴极与控制极之间的正、反向电阻值几乎没有什么区别，其电阻值具有很大的分散性，因此这种检查方法并不能准确判断晶闸管是否能正常工作。但采用示波器却可以在装置运行时迅速查明是哪一只晶闸管没有导通。

    3．测量方法

    检查时将示波器置于直流输入方式，观察整流器输出的直流电压波形。以三相全控桥为例，它正常工作时，在工频电源一个周期内，输出电压应有6个形状相同的波峰，图4-40(a)所示是α=60°的波形，如果有一个可控硅没有导通，在电源一个周期内输出电压波形只有4个波峰，其中最右边波峰的形状与其余的可能有一些区别，见图4-40 (b)所示。

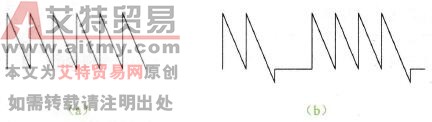

    图4-40    三相全控桥工频电源一个周期输出波形

    这时，用示波器测量各个可控硅阳极与阴极之间的电压（简称为可控硅端电压），可以找出是哪一只可控硅失效。正常工作的可控硅在导通时其端电压接近0V，在波形图中是一段约为0V的水平线，如图4-41 (a)所示，没有导通的期间其端电压波形由几段电压波形组合而成。如果某一只晶闸管没有被触发导通，其端电压波形的主要特征是没有电压值约等于0V的水平段，见图4-41 (b)所示。

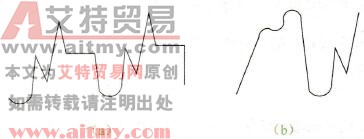

    图4-41    晶闸管端电压波形示意图

    找出没有导通的晶闸管后，再检查其控制极与阴极之间是否有触发脉冲，如果触发脉冲波形正常，则为晶闸管失效。

    如果整流电路的电路结构不同，或晶闸管的控制角不同，整流器的输出电压波形和晶闸管端电压的波形是不相同的，但是以上的检测方法和判断的原则是相同的。

    4．  测量时应注意的问题

   (1)桥式整流电路中可控硅端电压波形的最大峰，峰值为输入交流电压有效值（三相桥式电路应为线电压有效值）的2√2倍。关断时，在电感负载上产生反峰电压，此电压可能有好几百伏甚至上千伏，测量时一般应将示波器Y轴衰减开关(V/DIV)置于衰减最强的位置，或者在示波器外部设置由大电阻值电阻器组成的分压衰减电路，以免损坏示波器。

   (2)示波器信号输入线的屏蔽端一般与示波器机壳相连。如果示波器的电源插头是三个脚的，输入线的屏蔽端一般接在电源插头的第三个脚上。但在测量晶闸管的端电压和整流桥输出电压时，应保证信号输入线的屏蔽端没有通过电源插头接地或接电源零线，否则在测量时可能通过示波器信号输入线的屏蔽端引起电源短路，甚至可能烧毁晶闸管。
