怎样采用扫频仪检测调试彩色电视机高频头的中频放大总特性

    高频头——中频放大总特性是否良好，决定着彩色电视机的灵敏度、清晰度及抗干扰能力等重要技术性能。当出现灵敏度低、噪声大及干扰严重等故障时，即是高频放大——中频放大总特性失常所致。

    1．检测电路

    高频头——中频放大总特性的检测方法如图5-17所示。扫频仪的输出信号为中等强度，并要在峰值AGC电路的峰值积分电容器上再并入一只20～50μF的大电容器，以便使AGC能正常启控。

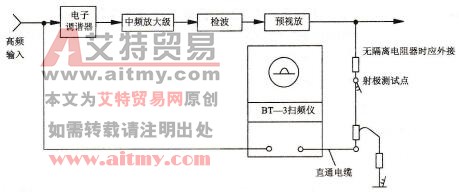

    图5-17    高频头——中频放大总特性曲线检查方法示意图

    2．特性曲线的基本要求

    总曲线的类型在目前有两种：即单峰形和双峰形。如图5-18所示。检查的重点为特性曲线的频宽、关键点的频率、曲线的整体开关等。调整电视机微调，总曲线要能在±1.5 MHz以上范围移动而保持曲线基本不变形。

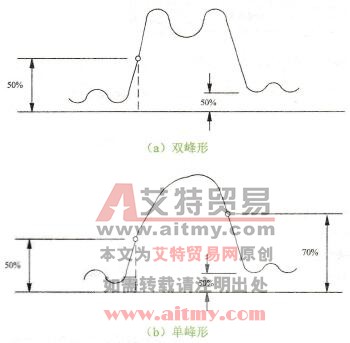

    图5-18    高频头——中放总特性曲线

    3．故障可能部位

    曲线不正常一般是相应元件损坏所致，因为高频头正常工作时，总曲线就取决于中频放大级，而目前彩色电视机基本都采用电子滤波方式，中频放大级基本无需调整。
