怎样采用扫频仪检测调试彩色电视机的本机振荡电路

    彩色电视机的图像、色彩及伴音不能同时调谐在最佳点或者发生漂移等故障，大都是由于本振频率不准或不稳所引起的。

    1．连接电路

    本振电路的检测方法是将扫频仪检波探头与输出电缆短路，扫频屏幕上出现一条基线和一条标有频标的特性曲线，如图5-15所示。

    图5-15    标有频标的特性曲线

    2．检测调试方法

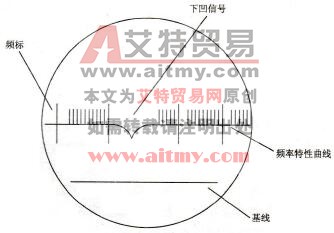

    调节扫频中心频率旋钮，让中心频标数等于被测频道的频率，然后将短路探头靠近振荡线圈，如图5-16所示，频率特性曲线的某频标处会出现一下凹的点，如图5-16中所注，下凹处的频率数即为本振频率。调节微调旋钮，下凹处可以左右移动。若本振频率及微调范围不符合标准（本振频率为38 MHz，微调范围为1～2 MHz），即可根据具体情况压紧或拨松本振线圈。

    图5-16    本振电路的检测方法示意图

    3．故障可能的部位

    如果本振频率及微调范围偏离严重则可能为本振电容器、变容二极管、振荡管等损坏。本振频率不稳，一般是由调谐电压VT不稳定、变容二极管或振荡管的特性变坏及AFC电路有故障造成的。
