怎样采用扫频仪检测调试彩色电视机的高频放大特性

    1．连接电路

    彩色电视机出现灵敏度低、接收某两个频道的效果有明显差异这类故障时，若检测中频放大特性、AGC电路及高频放大管又都正常，可用扫频仪按图5-13所示的连接方法，观察其高频放大级特性是否不良。

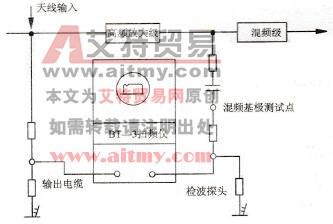

    图5-13    用扫频仪检查高频放大级特性

    2．检测方法

    若特性曲线的幅度减小，增益降低，应判断是否是高频放大管质量变差、旁路电容器变质或更换高频放大管后未作最佳点调试。若曲线幅度明显减小，但是整条特性曲线的比例正常，则可能是高频放大管的特征频率fT过低。

    3．故障可能的部位

    对有故障的高频放大电路，其重点怀疑对象为电容器变质、漏电；高频放大管特性及变容二极管特性变差；高频放大级的输入回路通带变窄（正常应为8 MHz）或形状失真。
