怎样理解互感器式钳形电流表基理

    1．组成

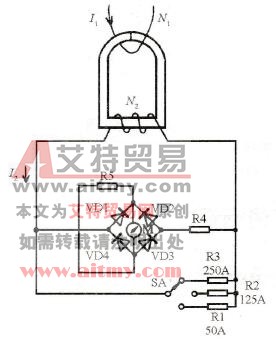

    互感器式钳形电流表主要由电流互感器和带整流装置的磁电式表头等组成。互感式钳形电流表结构示意图如图6-20所示。

    图6-20    互感式钳形电流表结构示意图

    2．原理

    电流互感器铁芯呈钳口形，当捏紧钳形电流表的把手时其铁芯张开，载流导线可以穿过铁芯张开的缺口放入；松开把手后铁芯闭合，通有被测电流的导线就成为电流互感器的一次线圈。被测电流在铁芯中产生工作磁通，使绕在铁芯上的二次绕组中产生感应电动势，测量电路中就有电流I2流过，这个电流按不同的分流比，经整流后通入表头，由指示仪表M显示。

    M的刻度盘是按一次电流I1的数值显示的，所以表的读数就是被测导线中的电流。电流互感器电流比与线圈匝数之间的关系式为

   I1/I2=N2/N1

    量程的改变是由转换开关通过改变分流器的电阻值来实现的。
