怎样理解电能表的结构特点与工作原理

来源:艾特贸易2018-05-28

简介图 7-9 所示为单相有功电能表的外形和内部结构。主要由电流线圈、电压线圈及铁芯铝盘、转轴、轴承、数字盘等组成。 1 .电流线圈 电流线圈由较粗的导线绕制而成,匝数较少,由于

    7-9所示为单相有功电能表的外形和内部结构。主要由电流线圈、电压线圈及铁芯铝盘、转轴、轴承、数字盘等组成。

    1.电流线圈

    电流线圈由较粗的导线绕制而成,匝数较少,由于其与负载串联,故又称其为串联线圈。

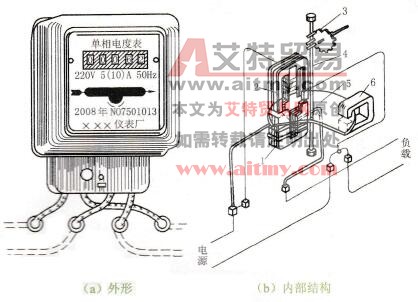

 单相有功电能表的外形和内部结构

    1.电流线圈及其铁芯;2.电压线圈及其铁芯;3.计量机构;4.转轴;5.铝制圆盘;6.永久磁铁

    7-9    单相有功电能表的外形和内部结构

    2.电压线圈

    电压线圈由较细的导线绕制而成,匝数较多,由于其与负载并联,故又称电压线圈为并联线圈。

    3.工作原理

    当用电设备开始消耗电能时,电压线圈和电流线圈产生主磁通穿过铝盘,在铝盘上感应出涡流并产生转矩,使铝盘转动,带动计数器计算耗电的多少。用电量越大,所产生的转矩就越大,计量出用电量的数字就越大。

    对电能表的使用,都是利用其能对消耗的电能进行计量实现的。但在实际使用时,选择和使用合适的电能表就显得尤为重要。
