怎样采用交流毫伏表测量稳压电源的纹波系数

来源:艾特贸易2018-05-28

简介1 .纹波系数表达式 在电源电路中,整流电路用于把交流电压变换为平稳的直流电,要求输出的直流电中的交流成分愈小愈好。衡量整流电源的好坏,可用纹波系数 r 来表示: r= 交流分

    1.纹波系数表达式

    在电源电路中,整流电路用于把交流电压变换为平稳的直流电,要求输出的直流电中的交流成分愈小愈好。衡量整流电源的好坏,可用纹波系数r来表示:r=交流分量/直流分量。

    显然,整流电路输出端的纹波系数r值越小越好。

    2.检测方法

    采用交流毫伏表测量稳压电源纹波系数的连接电路如图7-3所示。在稳压电源输出端接上一只10Ω/25 W的假负载电阻器RL。用交流毫伏表的两接线端接到假负载RL两端,测得的电压即为交流分量,再用万用表测出假负载去除后的直流电压,代入上式即可计算得到纹波系数r值。

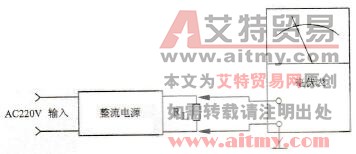

交流毫伏表测量稳压电源纹波系数的连接电路

    7-3    交流毫伏表测量稳压电源纹波系数的连接电路
