怎样采用交流毫伏表测量低频放大器电压增益的K值

来源:艾特贸易2018-05-28

简介1 .电压增益表达式 如果在放大器的输入端加上一个交流信号 U1 ,在其输出端就可以得到一个经过放大的输出信号 U2 ,输出信号电压 U2 与输入信号电压 U1 之比,即为该放大器的电压放

    1.电压增益表达式

    如果在放大器的输入端加上一个交流信号U1,在其输出端就可以得到一个经过放大的输出信号U2,输出信号电压U2与输入信号电压U1之比,即为该放大器的电压放大倍数,或称为电压增益,用K表示,即

   K=U2/U1

    电压增益K反映了放大器放大能力的强弱,是放大器的一项重要参数。

    2.测量电路

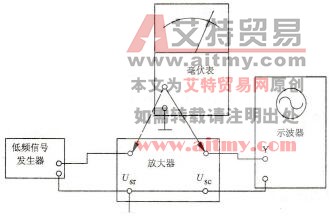

    采用交流毫伏表测量低频放大器电压增益K值的连接电路如图7-2所示。在放大器的输入端与一只低频信号发生器相连接,放大器的输出端接到示波器的Y轴输入端。

交流毫伏表测量低频放大器电压增益K值的连接电路

    7-2    交流毫伏表测量低频放大器电压增益K值的连接电路

    3.测量方法

    给各个仪器及放大器均通上工作电源,适当对信号发生器进行调节,使其输出一电压U1,示波器就会显示出经过放大的输出电压。如果发现输出电压的波形出现了失真,可适当减小U1的幅度或调整放大器的工作点,直到波形不失真时,就可用毫伏表分别测出放大器输入电压U1和输出电压U2。例如测量U10.2 mVU250 mV,则

   K=50/0.2=250(倍)

    上述测量也可用毫伏表上的分贝来读数。如果输入电压增益为-72 dB,输出电压增益为-24 dB,则放大器的电压增益为

   K=-24 dB- (-72 dB) =48 dB

    查分贝表即可得到250倍。
