手机射频部分的基本功能

    手机的射频部分（无线通信电路）采用收发全双工工作方式，它主要由双工器（天线开关或合路器）、接收机部分、发射机部分、PLL频率合成器部分组成。它的基本功能就是完成射频信号的接收和发射。射频部分的工作受CPU控制。手机、基站的射频部分接收机、发射机的工作原理是一样的。射频部分的功能图如图3-4所示。

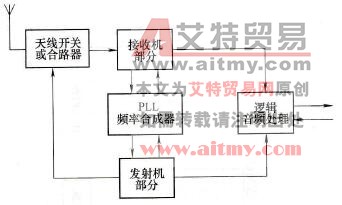

    图3-4    射频部分功能图

    其中，发送部分包括TXIQ中频或射频调制、射频功率放大器、发射电路带通滤波器、双工器等电路；接收部分包括双工器、射频滤波、射频放大、混频、中频滤波和中频放大、鉴频等电路；PLL频率合成器主要提供接收通路、发送通路工作所需要的本振频率。一般包括第一本机振荡锁相环频率合成器( LO1VCOPLL)和二本机振荡锁相环频率合成器( LO2VCOPLL)。
