变频空调器室内机管路部分

    变频空调器室内机管路主要是由蒸发器及其连接管路构成，蒸发器是变频空调器制冷系统中重要的热交换部件，它与普通空调器的结构和功能基本相同，在空调器中用于传递冷气（或热气），使周围的空气温度下降（上升），进行热能的转换，达到制冷（或制热）的效果。将壁挂式空调器室内机的上盖拆下后，即可找到蒸发器，如图4-1、图4-2所示为分体壁挂式变频空调器和分体柜式变频空调器蒸发器安装位置。

    在分体壁挂式变频空调器和分体柜式变频空调器的室内机中，通常采用翅片盘管式蒸发器，它是在弯成S状的铜管上接翅片制成的，如图4-3所示。翅片的最大作用就是增大传热面积，以加强空气的扰动性，提高蒸发器的传热效率，这种蒸发器需要依靠风扇以强制对流的方式加速空气流动完成热交换。翅片盘管式蒸发器具有坚固、可靠性高、热交换性能良好等特点。



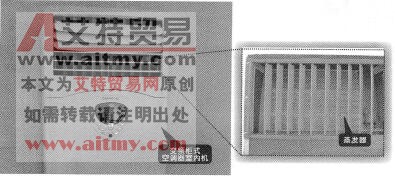

图4-1蒸发器的安装位置



图4-2蒸发器的安装位置



图4-3分体壁挂式变频空调器室内机蒸发器结构

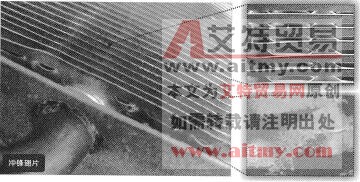

    变频空调器的蒸发器其翅片通常采用冲锋翅片的结构，如图4-4所示，该翅片结构会使空气通过时在翅片的槽缝中无规律移动，从而大大增强空气的扰动和搅拌效果，最大限度地提高传热效率。



图4-4分体柜式变频空调器室内机蒸发器结构



图4-5蒸发器的清洁

    蒸发器出现故障主要表现为泄漏或堵塞，但造成蒸发器泄漏或堵塞的原因，通常是由于保养不当或冷冻机油残留在盘管内造成的。
