手机的开机过程

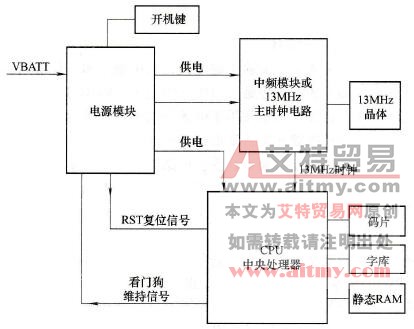

    要解决一台手机不开机的故障，首先得学会分析具有代表性的开机流程图，如图5-1所示。

    图5-1    手机开机流程图

    从理论角度来分析，开机过程可以从五个方面来寻找突破口：整机供电及开机识别、主时钟、复位、软件、看门狗维持（也叫开机维持信号）。要熟悉相关的专业英文，便于分析开机的每一个过程。整机供电输入的英文为“VBATT”。对于输出电压常用的英文，不同机种各不一样，但各系列手机都有自己的规律。开机过程可以表述如下：

    1．整机供电流程

    接上主电池，VBATT3.6V电压由电池弹簧片正极送到电源模块，此时开机线（开机键连接的那条线）处有2~3V的高电平。按下开机键，开机线拉为低电平，触发电源模块，从而启动了电源模块，电源模块就输出了各路电压到各电路。

    2．主时钟CLK工作流程

   (1)一种设计方式  中频模块配合13MHz晶体产生13MHz主时钟信号，然后一方面送到PLL频率合成器电路，另一方面送到逻辑电路作为工作时钟。自从BGA封装大规模集成电路应用以后，摩托罗拉等系列手机的中频模块通常配合26MHz晶体产生26MHz主时钟信号，然后在射频模块内部二分频，最终得到13MHz正弦波信号，输出后一方面送到PLL频率合成器电路，另一方面送到逻辑电路作为工作时钟。

   (2)另一种设计方式  13MHz主时钟产生电路单独做在一块小电路板上，然后用金属屏蔽罩将其封装起来。产生的13MHz主时钟信号，一方面送到PLL频率合成器电路，另一方面经13MHz放大管放大后送到逻辑电路作为工作时钟。自从BGA封装大规模集成电路应用以后，诺基亚系列手机中单独做在一块小电路板上的VCO产生26MHz主时钟信号，然后在射频模块内部二分频，最终得到13MHz正弦波信号，输出后一方面送到PLL频率合成器电路，另一方面经13MHz放大管放大后送到逻辑电路作为工作时钟。

    3．复位流程

    将电源模块产生的复位电压送到CPU。

    4．软件

    在CPU的供电、时钟、复位三个基本条件正常以后，从软件中调出开机程序。

    5．看门狗维持

    开机成功以后，CPU送出看门狗维持电压到电源模块，这样电源模块就维持输出电压，从而维持开机状态。
