手机中13MHz时钟信号波形的测量

    1．用示波器测量13MHz主时钟

    手机基准时钟振荡电路产生的13MHz时钟，一方面为手机逻辑电路提供了必要条件，另一方面为频率合成电路提供了基准时钟。没有13MHz基准时钟，手机将不开机，若13MHz基准时钟偏离正常值，手机将不入网。因此，维修时测试该信号十分重要。13MHz信号在手机开机后即可方便地测到。另外，手机中的实时时钟32. 768kHz信号也可方便地用示波器进行测量，波形均为正弦波。13MHz主时钟信号的波形如图4-4b所示。

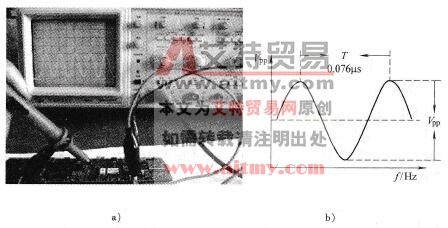

    图4-4    用示波器测13MHz主时钟信号及其波形图

    2．用频谱分析仪测量13MHz主时钟

    用HM5010频谱分析仪测信号之前，要将频率调整旋钮调在13MHz，扫描宽度设在1MHz/DIV，衰减为- 20dB。按下两个10dB按键，频谱仪示波管上13MHz主时钟频谱的波形图及其示意图如图4-5所示。

    3．用频率计测量13MHz主时钟

    用频率计测量13MHz主时钟时，若LCD显示屏上显示12. 9999X或13. 0000XMHz，说明主时钟准确。比如在使用频率计测量一部正常手机的13MHz主时钟时，结果频率计LCD上显示12. 9998X MHz，这是由于不同仪器都有不同的测量误差，对于该仪器来说，此误差是正常的。另外，在使用之前应检查频率计是否已经校准。

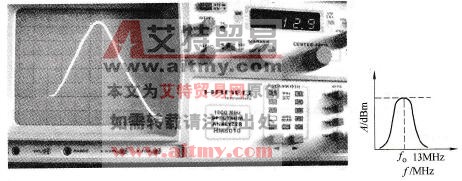

    图4-5    用频谱仪测13MHz主时钟频谱的波形图及其示意图
