手机中两片电源模块相结合

    手机的电路结构可以分为电源、射频、逻辑处理、控制与接口电路四大部分，电源部分是整机工作的首要条件。手机电路中电源的设计形式多种多样，可以总结成以下四种形式：采用两片电源模块相结合；采用一片电源模块；采用5脚或6脚稳压模块；采用一片电源模块及5脚或6脚稳压模块相结合。

    整机采用两片电源IC相结合的设计形式。早期的爱立信E398手机就是采用这种形式，如图3-14所示。其电源供电过程表述如下：

    在没有按下开机键时，电源电子开关V700的控制脚G极（V700的4脚）为高电平，此时电子开关V700截止。电子开关V700是一只PMOS管，当它的栅极（G极）为低电平时，此管就导通；当它的栅极（G极）为高电平时，此管就截止。当按下开机键时，电源电子开关V700的控制脚G极通过开关机二极管VD702和按键ON/OFF对地构成回路，这样V700的控制脚G极被拉为低电平0V，则电源电子开关V700的源极与漏极就导通了（即V700的2脚、3脚与1脚接通），得到了6V SWDC未调整电压，然后分别送给逻辑电源模块N700和射频电源模块N450的3脚。电源模块得电以后，其中逻辑电源模块N700分别配合外围的电源调整管V760、V770、V780构成了三路稳压器，产生了三路逻辑供电(4. 75V)分别送到相关的逻辑电路。同理，射频电源模块分别配合外围的电源调整管V450、V451、V452构成三路稳压器，产生了三路射频供电(3.75V)送到相关的射频电路。

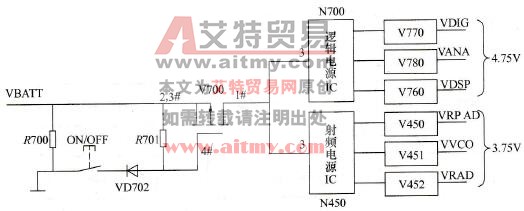

    图3-14    爱立信E398手机电源结构
