直流电动机怎样接线

    直流电动机的励磁方式不同，接线也不同。励磁方式有他励式和自励式两类，自励式又可分为并励式、串励式和复励式三种。复励式又可分为积复励式（串励绕组和并励绕组产生的磁通方向相同）和差复励式（串励绕组和并励绕组产生的磁通方向相反）。

    以上各类电动机的励磁方式如图51所示。

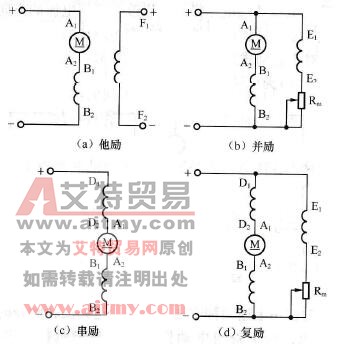

    图51    直流电动机的励磁方式

    图中，Rm为磁场变阻器，其他符号见表92。

    表92    直流电动机的接线端标志
