怎样绑扎电枢绕组

    直流电动机电枢绕组（或绕线型转子绕组）经修理或重绕后必须重新在两端进行绑扎。绑扎方法有用钢丝的，也有用无纬玻璃丝带的。

   (1)采用钢丝绑扎。绑扎可在车床上进行，也可在自制的简易木架上进行，如图63所示。

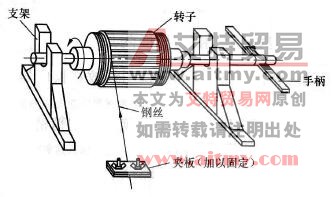

    图63    绑扎电枢绕组端部的简易工具

    绑扎用的钢丝应先用金刚砂布擦亮，以便于焊锡。绑扎前，在电枢需要绑扎的一段上卷上一层绝缘纸板（青壳纸1~2层，云母带1层），在绝缘纸板的下面最好先包上2~3层白纱带。纸板宽度应比绑扎后钢丝部分的宽度大10~30mm。并在需绑扎的电枢圆周部位每隔一定宽度在钢丝底下垫上一条铜片，当钢丝绕好后，把铜片两头折到钢丝上焊牢，以便使钢丝绑扎紧固。

   (2)采用无纬玻璃丝带绑扎。现在中小型电动机一般都采用无纬玻璃丝带绑扎。这种方法具有绑扎工艺简单、坚固可靠、绝缘强度高、端部漏磁少等优点。但无纬玻璃丝带的储存条件要求较高，其延伸率、弹性模量等比钢丝低。常用的无纬玻璃丝带有聚酯B型、环氧H型、环氧F型、聚胺一酰亚胺H型和高温环氧H型。

    在电枢绕组端部绑扎无纬玻璃丝带时，应先将其和电动机预热至80℃～100℃（中小型电机约2h，大型电机约4h），并进行绕组端部整形，同时进行绑扎。对于0. 17mm×25mm规格的无纬玻璃丝带，绑扎拉力为350~400N。绑扎完毕，同电枢绕组一起进行浸漆、烘干处理。

    需要注意的是，特大型电动机应采用防磁钢丝绑扎。

    为了避免修复后的电动机在运转时发生不正常的震动，对一些电枢（转子）直径较大的、或转速较高的、或震动小的电动机，还需做动平衡试验。
