电梯的构造

    电梯是一种特殊的起重运输设备，由轿厢及配重、拖动电机及减速传动机械、井道及井道设备、召唤系统及安全装置构成，如图8-1所示。轿厢是载人或装货的部位，配重是为了改变电梯电机负载的特性以提高电梯安全性能而设计的。由图8-1可见电梯的轿厢及配重分配在钢丝绳的两端，钢丝绳跨挂在曳引轮上，曳引轮经减速机构由电动机拖动，形成轿厢的上下运动。

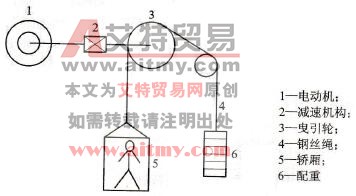

    图8-1    电梯拖动系统示意图

    井道指建筑物中用于安装电梯并提供电梯运行的通道，轿厢及配重都是在井道中运行的。井道在各楼层设有门厅及呼梯设备。门厅有门厅门，厅门顶部装有楼层指示灯，用于指示电梯的运行方向及电梯所在的位置。门厅里还设有呼梯盒，用于在每层站召唤电梯。呼梯盒常安装在厅门外离地面1 m左右的墙壁上，基站与顶站的呼梯盒上只有一个按钮，中间层站的呼梯盒上有上呼和下呼两个按钮，按钮下带有呼梯记忆灯。基站的呼梯盒上还设有钥匙开关，供司机开关电梯。为了实现轿厢的正常运行及准确停车，井道中往往要安装许多定位装置及安全设备。井道的顶部和底部设有冲顶及蹲底的缓冲设备。

    轿厢中设有自动门机，用来完成电梯的开门及关门任务。电梯门分厅门及轿门，当电梯停靠某层时，此层的厅门在轿门的带动下开启及关闭。电梯的操纵箱也安装在轿厢内，供司机及乘客发布动作命令。上面设有与电梯层站数相同的内选层按钮（带内选指示记忆灯），上下行启动按钮（带上下行指示记忆灯），开关门按钮，急停按钮，风扇、照明、楼层指示灯的控制开关，电梯运行状态选择钥匙开关（选择电梯是自动运行、司机状态下运行，还是检修状态等）。

    电梯的安全是电梯最重要的技术指标。电梯的安全设备有：安全窗及其开关、安全钳及其开关、限速器及其开关、限速开关等。安全窗位于轿厢的顶部，供紧急情况下疏散乘客，当安全窗打开时，电梯不准运行。安全钳是为了防止电梯曳引钢绳断裂及超速运行的机械装置，用以在上述情况下将轿厢夹持在轨道上。限速器是检测电梯运行速度的装置，当电梯超速运行时，限速器动作，带动安全钳使电梯停止运行。极限开关、强迫换速开关是电梯位置安全装置，当电梯运行至上下极限位置时仍不停车，上下限开关动作，发出停车信号。若仍不能停车，可压下上下强迫停车开关，强制电梯停止运行。若还不能停车，将通过机械装置带动极限开关切断曳引电机电源，以达到停车的目的，避免电梯出现冲顶或蹲底事故。
