单片机的复位电路

    复位是单片机的初始化操作，使CPU及其功能部件处于一个确定的初始状态，并从这个状态开始工作。除系统正常的上电（开机）复位外，在单片机工作过程中，如果因干扰使程序运行出错，或因操作失误而使系统死机时，也都要进行复位，使系统重新启动。在单片机应用系统中，一定要有一个可靠的复位电路以提高其性能。复位电路有上电自动复位电路、按键复位电路和专用复位芯片复位电路3种，如图9-29所示。

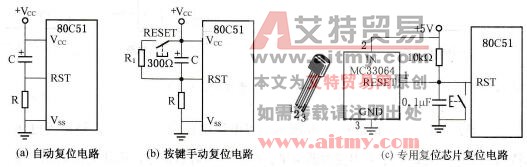

    图9-29    复位电路

    由图可见，自动复位是利用复位电路电容充电来实现的；而按键手动复位是通过使CPU复位端RST经电阻R1与电源Vcc接通而实现的，它兼有自动复位功能。复位引脚的第二功能Vss是备用电源输入端，当主电源Vcc一旦发生掉电或电压低于电平规定值时，由Vss为片内RAM提供电源，以保护片内RAM中数据不丢失。一般RC复位电路有时不能保证系统安全可靠地工作，而专用的复位芯片因具有快速上电复位、掉电复位等功能，而被广泛应用。如图9-29c所示就是利用专用复位芯片MC33064（采用3引脚TO - 92封装形式）构成的实用复位电路。
