电感器的标识

    电感器可分为固定电感器、可变电感器、微调电感器等，一般电感器主要指各种线圈，线圈具体可分成单层线圈、多层线圈、蜂房线圈、带磁芯线圈及可变电感线圈。利用线圈和铁芯可以制成变压器，作为变换电压、电流、阻抗的器件，用文字称号T表示。

   1)变压器的结构（图10-31）

    图10-31   变压器结构图

    变压器的主要部件是铁芯、线圈、线圈框、紧固件等。

   2)变压器的种类

    一般按工作频率分为低频、中频与高频3类。

   (1)低频变压器。

    主要又分为输入输出变压器和电源变压器两种，如图10-32所示，是起阻抗匹配作用的，适用于20Hz~20kHz范围。电源变压器则是变称交流电压用的，适用于50~400Hz的电源中。

   (2)中频变压器。

    如图10-33所示，适用频率范围由几千赫兹到几千千赫兹，能起到选频与耦合作用。

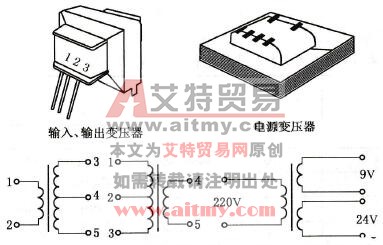

    图10-32    低频变压器

    图10-33    中频变压器

   (3)高频变压器。

    高频变压器又称为耦合线圈，用于高频电路中，其电感量可以很小，天线线圈和振荡线圈都是高频变压器。
