电阻的标识

    电阻器的种类很多，按材料分类，有碳膜电阻、金属膜电阻、线绕电阻、光敏电阻、热敏电阻等；按结构分类，有固定电阻器和可变电阻器（图10-30）。

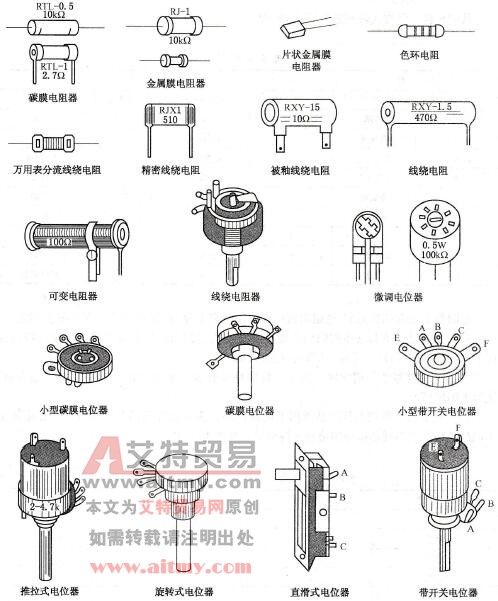

    图10-30    常用电阻

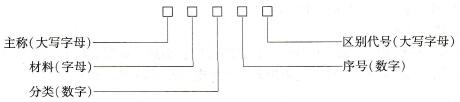

    根据国家标准（GB/T2470-1995），电阻器型号由5部分组成，各部分代表的意义如下：

    其中材料、分类代表的意义见表10-9。

    表10-9    电容器的材料及分类

    材  料

    分    类

    第二部分用字母表示

    第三部分用数字或字母表示

    T

   碳膜

    1

    普通

    D

    多圈

    H

    合成膜

    2

    普通

    R

    耐热

    S

    有机实芯

    3

    超高温

    G

    高功率

    N

    无机实芯

    4

    高阻

    J

    精度

    J

    金属膜

    5

    高温

    T

    可调

    Y

    氧化膜

    6

    无

    X

    小型

    C

    沉积膜

    7

    精密

    L

    测量用

    I

    玻璃釉膜

    8

    高压

    W

    微调

    X

    线绕

    9

    特殊

    8

    特种函数



    电阻器上面有标称阻值，电阻阻值的标志方法有3种，直标法、文字符号法和色标法。

   (1)直标法。直标法电阻阻值用数字与文字直接标出。注意其电阻值的单位应符合以下规定：欧姆(Ω)、千欧( kΩ)、兆欧(MΩ)。

   (2)文字符号法。用文字、数字、数字符号有规律地组合在一起标志在产品表面，表示电阻阻值。

   (3)色标法。所谓色标法是指用不同颜色环来表示元件不同参数的方法。在电阻上不同的色环代表不同的标称阻值和允许偏差，见表10-10。

    表10-10    不同颜色所表示的数值和允许偏差

    颜  色

    有效数字

    乘  数

    允许偏差/%

    银色

    10-2

    ±10

    金色

    10-1

    ±5

    黑色

    0

    100

    棕色

    1

    101

    ±1

    红色

    2

    102

    ±2

    橙色

    3

    103

    黄色

    4

    104

    绿色

    5

    105

    ±0.5

    蓝色

    6

    106

    ±0.25

    紫色

    7

    107

    ±0.1

    灰色

    8

    108

    白色

    9

    109

    ±50/ - 20

    无色

    ±20



    常见的色环有四条和五条表示法，色环靠电阻哪一端近，就由哪一端开始数环。

    普通电阻器通常为四条色环，其中第一、二条色环表示的数即为两位有效数，第三条色环为乘数，即×10(×)，此色环表示的数是以10为底的指数，第四条色环则表示电阻的允许偏差。
