集成电路的引脚标识

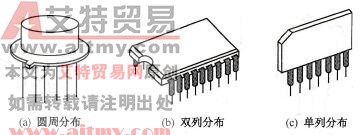

    集成电路的封装型式日渐增多，但按引脚排列分类常见的有3类：圆周分布、双列分布、单列分布，如图10-38所示。



    图10-38    常见集成电路封装型式

    为了让使用者能正确识别集成电路的各引脚，工厂在制造时均采用了某种识读引脚的标志。绝大多数集成电路的引脚识读方法为：在正对型号的印刷面，以识别标志为起点，与其相距最近的引脚是集成电路的1脚，按逆时针方向依次数，分别2，3，4……脚。

    实际应用中，常见的形式有：

   (1)金属凸键标志。

    圆周分布：从管顶俯视器件，从凸键开始沿逆时针方向依次是第1，2，3……脚，如图10-39所示。

    双列分布：俯视型号印刷面，从凸键处开始，即左下方第1脚起，按逆时针方向计数，依次为1，2，3……脚，如图10-40所示。



    图10-39    金属凸键标志



    图10-40    金属凸键标志

   (2)弧形凹口标志。如图10-41所示，识读方法同上。

   (3)缺角标志。如图10-38c所示，识读方法同上。

   (4)缺棱标志。如图10-42所示，识读方法同上。



    图10-41    弧形凹口标志



    图10-42    缺棱标志

   (5)圆形凹坑或小圆圈标志，识读方法同上。

   (6)其他标志方法。

    以上艾特贸易小编介绍的是绝大多数集成电路的引脚标志方式，但随着电子技术的广泛应用，现已出现了许多新型的、特殊的封装型式，它们所采用的标志和排列顺序有其特殊性。为能正确识别引脚，避免搞错，在使用这些特殊封装型式的集成电路时，最好能根据其型号查阅相关技术手册或产品说明。
