RC振荡器的基本电路

    当要获得低频信号时，常采用RC振荡器。图6-13所示是常用的RC振荡电路，它由两级阻容耦合电压放大器和一个RC串联支路组成。这个RC串联支路既是反馈电路，将输出信号u0反馈到输入端，又是选频电路，选出f0=1/（2πRC）。

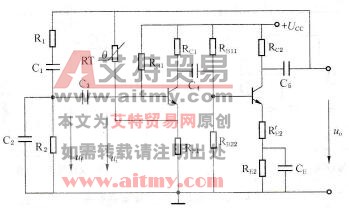

    图6-13    RC振荡器电路

    如果选频电路的电阻和电容采用双连电位器和双连电容器，则可方便地调节RC振荡器输出信号的频率。生产和实验中的音频振荡器常用这种电路形成。
