    现象:

   (1)风管的支管与干管连接处有缝隙(图1),四个角有孔洞。

静压箱与支管连接处漏风

    1   静压箱与支管连接处漏风

   (2)支、干管90°垂直连接,没有沿气流方向做弧形接口或斜边。

   (3)支管开口于干管法兰处,横跨法兰两边。

   (4)支、总管连接处无风量调节装置,或用导风板代替三通调节阀或支管调节阀。

    原因分析:

   (1)风管支、干管连接不严密,漏风。

   (2)支管垂直接入干管或支管接总管开口处有法兰穿过,均造成局部阻力过大,气流不畅。

   (3)导风板无法调节风量,支管风量调节措施不当,难达到阻力平衡。

    防治措施:

   (1)风管支、干管连接宜采用整体式三通(四通),如图2所示。当采用插管式三通(四通)时,如图3所示。若咬口连接,接口处需打胶密封,咬口缝处易产生孔洞的四个角也要用密封胶及时封堵;若用连接板式插入管板边连接,支管连接板与干管接触部分,包括四个角,应用密封胶进行密封。

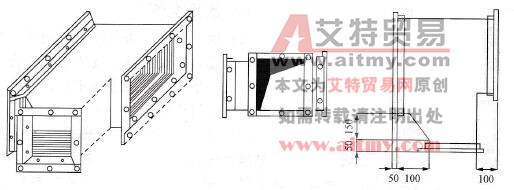

 整体式正三通的构造

    2    整体式正三通的构造

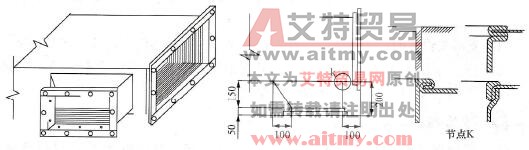

矩形插管式三通构造及节点图

    3    矩形插管式三通构造及节点图

   (2)支管接总管处顺气流方向制作成弧形接口或斜边连接。

   (3)根据需要在支、干管处设置三通调节阀,或在支管处设调节阀来调节风量,不宜用导风板代替。
