接地装置材质、规格及设置不规范原因分析及防治措施

    现象：

   (1)接地装置的材料品种选择不当（图1）；钢材不是热浸镀锌产品；材料的规格、尺寸（厚度或直径）小；接地体（极）间距大，连接工艺不符合要求。

    图1    屋面女儿墙上避雷连接线采用材质不正确，采用的圆钢应为镀锌圆钢

   (2)接地装置未按设计要求（点数和位置）设置测试点。

   (3)防雷接地的人工接地装置在经人行通道处的埋设深度不够。

   (4)接地线(PE)的截面积偏小。

    原因分析：

   (1)如果接地装置材质（如镀锌圆钢、扁钢、角钢、钢管）选择不当，如设计要求为热浸镀锌圆钢，但施工时却选用一般的非热浸镀锌钢材，使用一般的圆钢，甚至螺纹钢；尽管现场做了防腐处理，由于条件的限制，达不到热浸镀锌的防腐效果。不符合设计要求，将降低了所选用材料的标准，缩短了使用寿命。

    同理若所选用的材料小于允许规格，将达不到设计的预期效果和寿命。圆钢直径、扁钢厚度不够，直接影响雷电电流的流通，当建筑物遭受雷击时，会造成人员伤亡和财产损失。

    接地极的间距不当，如间距过大时，疏散电流慢，接地电阻达不到设计要求；如间距过小，浪费多余的材料。

    连接工艺不符合要求，也达不到设计的效果和使用寿命。

   (2)接地装置未按设计要求（点数和位置）设置测试点，使用、维护、测试不方便。

   (3)防雷接地装置在经过人行道处的埋设深度不够，可能由于雷击电流散流时造成跨步电压太高，对行人造成伤害。

   (4)接地线的截面积偏小，影响雷电流向大地散流，或对地故障短路电流流通，同时也影响工程寿命。

    防治措施：

   (1)选用接地材料的品种、材质、规格、尺寸要符合设计要求和相应材料的国家标准。

    如设计上选用的钢材为热浸镀锌扁钢（圆钢）．就不要用角钢或钢管来代替，更不允许选用冷镀锌的产品。PE线最小截面要求见表1。

    表1    PE线最小截面

    相线芯线截面S/mm²

    FE线最小截面/mm²

    S≤16

    S

    16<S≤35

    16

    S>35

    S/2



    注：当采用此表看得出非标准截面时．应选用与之最接近的标准截面导体。

    在选用、订货和材料进场验收时，可简单地辨别接地装置的钢材是否为热浸镀锌钢材：镀锌钢材有热镀锌和冷镀锌两种，经过热浸镀锌的金属材料，其镀锌层较冷镀锌粘结金属表面的强度大，耐腐蚀性能强，但镀锌层表面有锌瘤及锌结晶花纹，表面较显粗糙。冷镀锌金属表面镀锌层光泽眩目，金属表面光滑，抗腐蚀性较差。

    材料的规格、尺寸（厚度或直径）要符合设计要求和规范规定。根据接地装置敷设的场合（地点），设汁上所选用的材料，规格、尺寸必须满足规范规定。

    防雷接地装置的人工接地装置的接地干线埋设，应先沿接地体（极）的线路开挖接地体（极）沟，接地体（极）沟验收合格后，再打入接地体（极）和敷设连接接地体（极）的接地干线，做好工序交接记录、隐蔽工程验收记录，前一道工序未经验收合格，不得进行下一道工序。

    接地体（极）的间距应按设计的要求施工，位置应正确，才能达到设计的快速疏散雷电流的效果。

   (2)人工接地装置或利用建筑物基础钢筋的接地装置，必须在地面以上按设计和规范要求的位置设测试点。

    在主体施工时，若避雷引下线利用柱子钢筋，按设计要求的位置（如果设计不明确，可在室外距地面500mm处），于建筑物的四个角焊出接地电阻测试端子，其盒子和接地测试点作法如图2所示。

   (3)防雷接地的人工接地装置的接地干线埋设，在设计阶段或在施工时，一般尽量避免防雷接地干线穿越人行通道，以防止雷击时跨步电压过高而危及人身安全。如果无法避开，需要穿越人行通道，接地干线的深度应符合规范要求，即经人行通道处埋地深度应不小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。

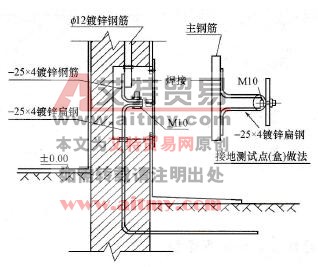

    图2   暗装断接卡子做法

   (4)选择接地干线的截面积时，要注意符合设计和规范要求。
