几种典型接地箱的产品主要结构与安装工艺

    该产品结构示意及安装尺寸如图4- 66所示。

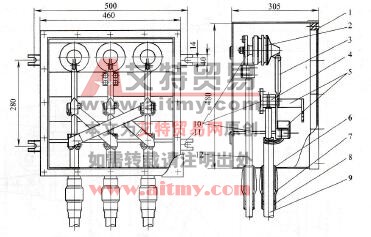

    图4- 66交叉互联接地箱结构及安装尺寸示意图

1橡皮密封垫；2保护器；3保护器连接管；4导电线芯连接件；5交叉、

互联排；6一连接电缆进线管；7防水密封自黏性橡胶带；8--热收缩套管；

    9同轴电缆；10绝缘支撑板；11安装支架；12-接地电缆

    产品安装时首先打开电缆护层交叉互联接地箱的盖子，拆除连接铜排、把接地电缆的端部绝缘剥去，使线芯露出约40mm，将热收缩套管套入接地电缆后，穿入接地电缆进线管，拧紧导体连接件上的内六角螺钉压接线芯。再将与金属护层连接的同轴电缆套人热收缩套管套后，穿入交叉互联保护接地箱的进线管内，按图4 - 67所示尺寸剥切同轴电缆。

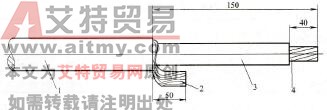

    图4-67同轴电缆剥切尺寸

1同轴电缆外绝缘；2同轴电缆外导体；3同轴电缆内绝缘；4同轴电缆内导体

    然后把同轴电缆内导体插入内导体连接件，拧紧导体连接件上的内六角螺钉压紧同轴电缆内导体线芯，再将同轴电缆外导体绞合后放人导体连接件中，拧紧导体连接件上的内六角螺钉压紧同轴电缆外导体线芯。

    重新连接、固定好电缆护层交叉互联接地箱内交叉、互联排和保护器连接排。在进线管与连接电缆处绕包6层防水密封橡胶自粘带，再加热热收缩护套管，使电缆护层交叉互联接地箱的进线口与进线电缆处密封可靠。最后装好橡皮密封垫（为增强密封效果，可在橡皮垫两面涂少量硅脂）盖上交叉互联保护箱盖子，用螺钉拧紧密封。

   JDX-1F型110kV电缆护层三相3线直接接地箱适用于三相单回路高压电缆金属护层的直接接地连接。

    该产品整体结构简洁、密封可靠，外壳及内部主结构为不锈钢材料焊接，绝缘件经防潮处理，接地连接排选用导电性能优良的紫铜材，导体连接件全部镀锡，以满足接地系统长期稳定运行的要求，所有装配采用螺栓连接，安装简单，便于预防性试验时电缆金属护层间及接地线的脱开。接地箱可安装于户外运行，不受各种异常气候的影响。
