几种典型接地箱的主要安装结构与工艺

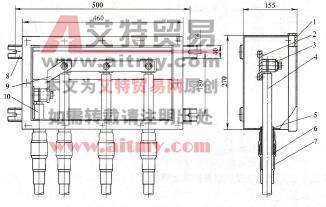

    该产品安装结构示意及安装尺寸如图4 68所示。

    图4 - 68   JDX-1F型110kV电缆护层直接接地箱

1-橡皮密封垫；2绝缘支撑板；3-导电线芯连接件；4金属护层连接电缆；

5连接电缆进线管；6防水密封自黏性橡胶带；7热收缩套管；8～安装支架；

   9-接地连接排；10接地电缆

    产品安装时首先打开电缆护层直接接地箱的盖子，拆除接地连接排。然后把接地电缆和金属护层连接电缆的端部绝缘剥去，使线芯露出约40mm，套上热收缩套管。再把接地电缆和金属护层连接电缆穿入直接接地箱的进线管内，并将导电线芯分别插入导体连接件，用螺栓拧紧固定。

    重新连接、固定好导体连接排。在进线管与连接电缆处绕包6层防水密封橡胶自黏带，再加热热收缩套管，使电缆护层直接接地箱的进线口与进线电缆处密封可靠。最后装好橡皮密封垫（为增强密封效果，可在橡皮垫两面涂少量硅脂）盖上直接接地箱盖子，用螺钉拧紧密封。

   BHJDX-1型110kV电缆护层三相保护接地箱适用于高压电力电缆系统，可保护三相高压电缆的外护层绝缘免受过电压的损害。该产品内部主保护器采用BHQ-2电缆护层保护器，产品整体结构简洁、密封可靠，产品外壳及内部主结构为不锈钢材料焊接，绝缘件经防潮处理，导体连接件全部镀锡，并采用螺栓压接·安装简单，便于预防性试验时电缆金属护层与保护器间脱开。保护接地箱可安装于户外运行，不受各种异常气候的影响。
