中央空调的冷水机组显示器

    UCP的显示器由蓝色的四位数字真空荧光显示器和“显示选择”按钮组成，都在机组状态指示灯的左侧。

    显示器四位符号的第一个字母表明了数据的类型，表3-3列出这些显示器代码以及它们表示的含义。为了方便操作者，表中的缩写解释也标注在UCP面板上，在“显示选择”按钮的下面。

    显示器中剩下的两个字母数字符号，表示了机组的运行方式、故障诊断状态、设定值或由代码前缀定义的实际温度，参见表3-4和表3-5。

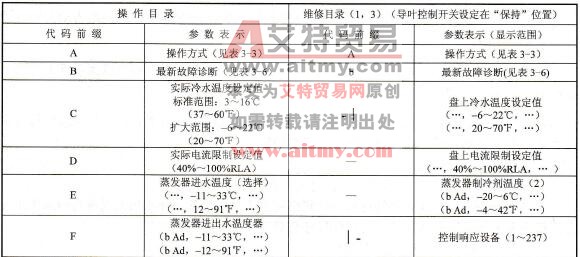

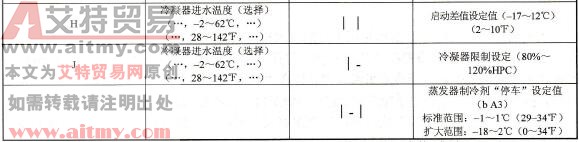

    表3-4    显示目录

    注：1．要从“操作目录”转到“维修目录”，可将导叶控制开关设定在“Hold”（保持）位置。

    2．在蒸发器中实际测量的制冷剂温度。

    3．列在“维修目录”中的任何项目的进一步资料，可以与有资格的维修机构联系。

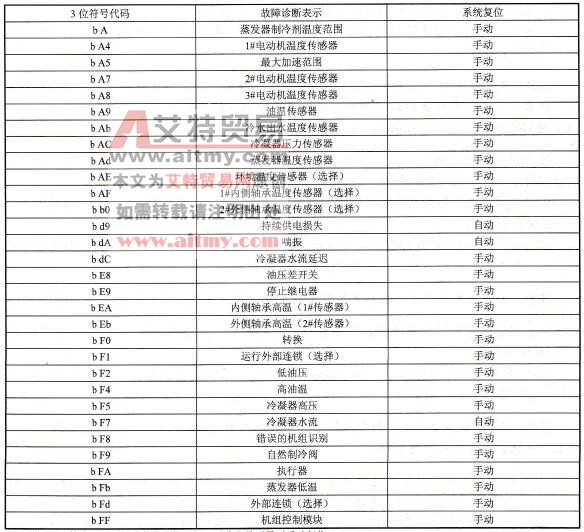

    表3-5    机组故障诊断代码

    注：1．检查“需要手动复位”指示灯，以确定是否需要手动复位。

    2．不可能从更多一级的装置上（例如，SCP699或一般BAS）清除自锁故障诊断状态（也就是需要手动系统复位）。

    注意：前缀A或B后面跟着一个空位和两位运行代码（见表3-4）或故障诊断代码（见表3-5）。

    如果UCP检测到一个故障状态，故障诊断代码和机组运行方式代码在显示器上交替地闪烁（在机组停车期间）。

    代码前缀“C”或“d”后面是用于控制冷水机组的相应的设定值（分别为冷水和电流限制）。如果冷水机组开关设置在“自动/就地”位置，显示的设定值就是手动设定在UCP695控制柜上的设定值。但是，当冷水机组开关设置在“自动/遥控”位置时，并且相应的状态指示灯亮，则显示的设定值是在遥控装置上建立的设定值（也就是SCP699或特灵BAS）。

    “E”、“F”、“H”和“J”代码前缀后面跟着实际测量的系统参数，如蒸发器进水温度。代码前缀“E”、“H”和“J”代表选择的传感器，如果这些传感器没有安装的话，显示器上将出现线条〔- - - -〕。

    将导叶控制旋钮调到“Hold”（保持）位置，更新定义显示前缀代码，来表示“就地”（或控制面板）设定的冷水和电流限制设定值、实际的蒸发器制冷剂温度的控制响应、启动温差，以及冷凝器限制和蒸发器制冷剂温度停车点，见表3-4。

    为安全起见，不要将选择按钮留在“保持”位置。在“保持”状态，冷水出水温度控制系统将中止运行。

    注意：“维修目录”中控制响应显示的整数值、冷水、冷凝器限制和蒸发器制冷剂停车设定值表示了这些电位器输入的调节范围。除了冷水机组为扩大操作范围而专门设计外，UCP将按冷水机组建立的标准运行参数范围工作。

    按“显示选择”按钮，从一个目录进入下一个。空白显示表示操作目录结束，要回到前面的目录需要再按一下该按钮。

    若已选择过去最新的故障诊断代码，再任选一个目录，都将从UCP内存中自动清除记录的故障诊断代码。
