某饭店中心空调自控系统

    某饭店为一公用性建筑，该工程的自控工程监控范围包括K1～K8共八个空调系统、X1～X5共五个新风机组、15个送排风系统、冷冻站、热交换站、生活水系统及雨水、污水系统等，如图3-10所示。

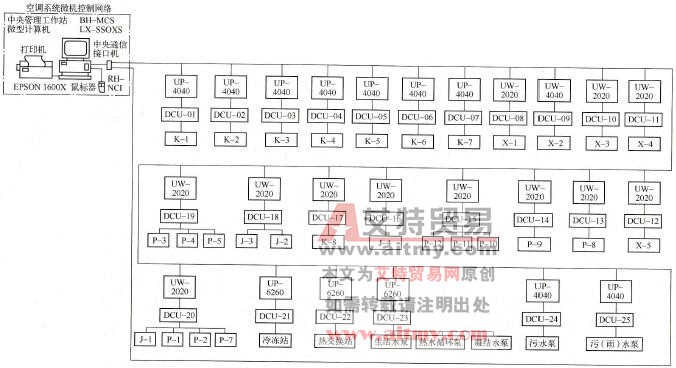

    图3-10    微机监控系统网络图

    该系统由1套中央管理工作站、25台现场控制机、1套RH-NET局部通信网络、若干温度传感器、压力传感器、流量传感器、电动执行器等设备组成。

   (1)中央管理工作站。中央管理工作站用于控制系统图形显示（网络图、系统图、曲线图）；系统运行参数及设备状态的实时监测与显示；设定值修改；设备的远程控制；故障诊断与显示；数据库检索和打印报表。

   (2) RH-NET局部通信网络。RH-NET局部通信网络由一台中央通信接口机( RH-NCI)、25台现场机通信接口(RH-NTI)及通信线路构成，它负责中央管理工作站与各现场控制机及现场控制机之间的数据传输与数据共享。

   (3)现场控制机。共用9台RH-DCU-4040型现场控制机、12台RH-DCU-2020J现j笏控制机和4台RH-DCU-6260型现场控制机对空调系统、新风系统、15个排风系统、冷冻站、热交换站、生活水系统和雨水/污水系统进行控制管理。针对不同系统，配置了不同型号的现场控制机。

    现场控制机的主要功能如下：

    ①自动实时检测新风、送风、回风和被控环境温/湿度。

    ②自动实时检测冷热水阀门开度及送风机、进风机、排风机的启停状态。

    ③自动实时检测蒸汽压力、热力温度、流量、水泵启停状态及水池水位。

    ④根据气象参数及不同控制要求，自动调节和切换各阀门，从而控制新风处理状态及全空气空调系统的室内状态。

    ⑤能够实现被控参数设定值的修改。

    ⑥能够实现中央管理工作站的运动控制功能。

    ⑦风机与相关阀门的软件连锁。

    ⑧实现掉电保护功能。

    饭店的水系统控制机范围主要包括生活水系统、高低压热水系统、凝结水系统，以上系统共用一台RH-DCU-6260型现场控制机。

    生活水系统中有两台生活水泵（一用一备），根据屋顶水箱和地下储水池的水位来控制水泵的启停，并实现报警。高低压热水循环泵（一用一备），根据回水温度来控制启停，同时实现溢流报警。

    污水和雨水系统配置两台RH-DUC-4040型现场控制机来实现自动控制和报警。污水系统共有4个污水池和8台污水泵，每个污水池配置两台污水泵（一用一备），污水泵的启停由污水池的水位来决定，当液位达到溢流水位时系统会发出溢流警报。雨水系统共有两个雨水池、4台雨水泵，每个雨水池配两台雨水泵（一用一备），同时根据雨水池水位高低来控制雨水泵的启停，并能及时发出溢流警报。
