单相电动机负载稍大就不能启动故障检修

    某脱粒机单相电动机出现负载稍大就不能启动的故障。据用户讲，该脱粒机一直使用很好，近期在带动稍大的负载时不能启动，电动机发出“嗡嗡”声。

    故障原因：

    从维修经验分析，导致该故障的原因一般是由于离心开关开路损坏引起的。该单相电动机离心开关电路接线图如图3-1 (a)所示，其外部引脚排列方式如图3-1 (b)所示。检修时，只要通过测量电动机的接线柱⑤脚与⑥脚之间是否连通就可确认；如果不通，则就说明离心开关开路。

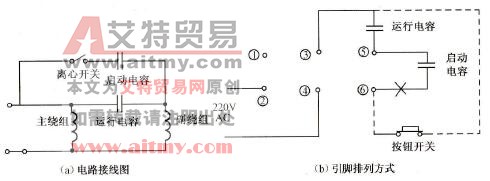

    图3-1    脱粒机电动机离心开关接线图和引脚排列方式

    故障处理：

   (1)检查离心开关是否开路。

    用万用表R×100挡测电动机的接线柱头⑤脚与⑥脚间不通，证明离心开关确实已开路。

   (2)故障处理。

    断开接线柱⑥脚的启动电容引线，串联一只按钮开关（平时为常开状态），并按图3-1 (b)改接到接线柱③脚上，即用按钮开关代替电动机内开路损坏的离心开关。

    在启动时，按下按钮开关数秒，待电动机正常启动以后，再松开手。

    本例经采用上述方法进行修理后，故障排除。

    离心开关常见故障现象和故障原因见表3-1。

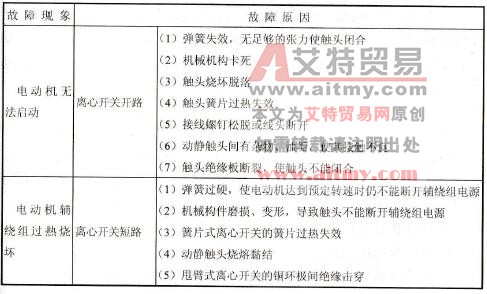

    表3-1    离心开关常见故障现象和故障原因

    离心开关故障可采用下列方法检查。

    ①开路故障的电阻检查法。

    用万用表测量辅绕组引出线头，这时可测到约几百欧姆的辅绕组电阻。如果阻值很大，说明启动回路有断路故障。若进一步检查，需拆开电动机，直接测量辅绕组电阻。如果正常，则说明是离心开关故障，然后按上述原因逐项检查处理。若构件磨损严重则予以更换。

    ②触头失灵后离不开的检查法。

    电容分相绕组或辅绕组引线外接的分相电动机，可在辅绕组回路中串入电流表，运行时仍有电流则说明触头失灵未断开，应拆开检查，再进行处理。

    由于电动机的启动电流较大，通断时开关触点间产生的火花容易烧坏开关触点，使触点接触不良或粘连在一起。维修时拆开电动机，将离心开关的铜触片或触点用什锦锉锉平、金相砂纸或油石磨光，或予以更换。
