三相异步电动机点动直接启动控制线路

    机械设备手动控制间断工作，即按下启动按钮电动机转动，松开按钮电动机停转，这种控制方式称为点动。能实现点动控制的线路叫做点动控制线路。生产机械在正常生产时，需要连续运行（即长动控制），但在试车或进行调整工作时，就需要点动控制，尤其是绕线机或桥式吊车等需要经常作调整运动的生产机械，点动控制是必不可少的。

    电动机的点动控制线路是最简单的控制线路，如图3. 32所示。图中SB为启动按钮，主电路刀开关QS起隔离作用，熔断器FU起短路保护作用，接触器KM的主触点控制电动机启动、运行和停车。

    图3. 32(a)是最基本的点动控制线路，按下启动按钮SB，接触器KM通电吸合，主触点闭合，电动机启动运行；松开按钮SB，接触器KM断电释放，主触点断开，电动机断电停止转动。这种线路不能实现连续运行，只能实现点动控制。图3. 32(b)是带手动开关SA的点动控制线路，当需要点动控制时，只要把开关SA断开，由按钮SB2来进行点动控制；当需要正常运行时，只要把开关SA合上，将KM的自锁触点接入，即可实现连续控制。图3.32(c)中增加了一个复合按钮SB3来实现点动控制，需要点动控制时，按下点动按钮SB3，其常闭触点先断开自锁电路，常开触头后闭合，接通启动控制电路，KM线圈通电，接触器衔铁被吸合，主触头闭合，接通三相电源，电动机启动运转；当松开点动按钮SB3时，KM线圈断电，KM主触点断开，电机停止运转。若需要电动机连续运转，由按钮SB1和SB2控制。图3.32(d)是利用中间继电器实现点动的控制线路，利用点动按钮SB2控制中间继电器KA，KA的常开触头并联在按钮SB3两端以控制接触器KM，再由KM去控制电动机实现点动。当需要连续控制时，由按钮SB3和SB1实现。

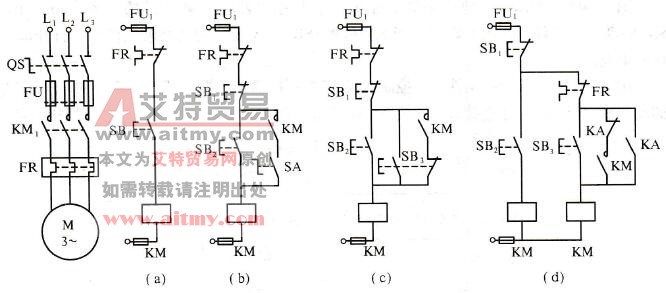

    图3.32    实现点动的几种控制线路
