三相电力变压器概述

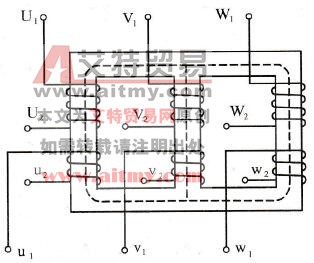

    电力工业中，输配电都采用三相制。变换三相交流电电压，则用三相变压器。把三个单相变压器拼合在一起，便组成了一个三相变压器，如图2. 52所示。

    图2. 52    三相电力变压器

    高压绕组分别用U1U2(AX)、V1V2(BY)、W1W2(CZ)表示，低压绕组分别用U1U2(ax)、V1V2(by)、W1W2(cz)表示。

    根据电力网的线电压及原绕组额定电压的大小，可以将原绕组分别接成三角形(△形)或星形（Y形）。

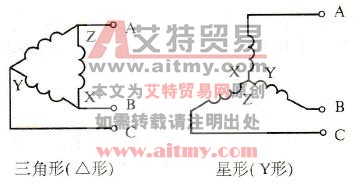

    原绕组的三角形（△形）和星形（Y形）接法如图2. 53所示。

    图2. 53    三相电力变压器原绕组的接法

    根据供电需要，副绕组也可以接成三角形或三相四线制星形。

    三相变压器的原副绕组的常用接法有(Y，yn)、(Y，d)、(YN，d)三种。其中，大写字母表示高压绕组的接法，小写字母表示低压绕组的接法，Y与y表示星形接法，D与d表示三角形连接，N与n表示有中线。

    例如三相变压器的连接组(Y，yn0)，其意义如下：

   Y-高压绕组连接为星形；

   yn-低压绕组连接为星形有中线；

   0-表示高、低压对应两侧线电压的相位关系。
