国产64／110kV交联聚乙烯绝缘电力电缆预制式终端安装工艺

    1．注意事项

   (1)备齐所有工具，保持现场清洁。

   (2)在作业过程中，应特别注意对电缆本身绝缘的保护，勿使加温温度超过80℃。

    2．安装程序

   (1)电缆处理。

   1)根据现场敷设情况确定电缆末端位置，并做好标记。

   2)剥外护套：自电缆末端向下量1950mm作为外护套末端，向上量200mm剥去该段电缆外护套。电缆剥切处理尺寸如图4- 50所示。



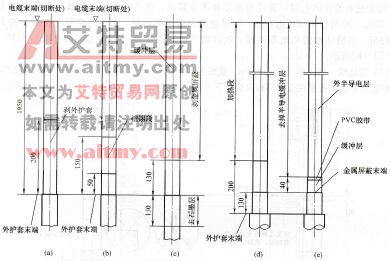

    图4- 50电缆剥切处理尺寸

(a)电缆外护套的剥切尺寸；(b)电缆搪锡段尺寸；(c)去除石墨层尺寸；

   (d)电缆校直段部位；(e)去半导电缓冲层尺寸

   3)搪锡处理：自外护套末端向上量50～150mm金属屏蔽作搪锡处理，如图4- 50 (a)所示。

   4)剥金属屏蔽：自外护套末端向上保留130mm金属屏蔽，其余剥去，如图4- 50 (b)所示。

   5)刮石墨层：刮去护套表面的石墨层150mm，如图4- 50 (c)所示。

   6)加热校直：自外护套末端向上200mm处为起点向上绕包加热带，对电缆作75～80℃历时3h连续加热以消除机械应力并校直电缆，温度不宜超过80℃，如图4- 50 (d)所示。

   7)去半导电缓冲层：自金属屏蔽末端向上量40mm长绕一层PVC胶带，将以上半导电缓冲层去掉，如图4 - 50 (e)所示。

   8)去外半导电层：自电缆末端向下量取L+1400mm+40mm作为外半导电层末端。L为端子孔深（含雨罩深度），并用PVC胶带做临时标记，去掉标记以上的外半导电层，不准用半导电刀或削绝缘刀，只能使用玻璃片或专用刨刀小心刮削；去掉临时标记，将外半导电层末端20mm长刮削成斜坡，用#320砂带对半导电斜坡稍作打磨处理，使其与主绝缘平滑过渡，如图4- 51 (a)所示。

   9)剥主绝缘：自电缆末端向下量取端子孔深L（含雨罩深度）+ 15 mm并去除电缆主绝缘及内半导电层，把绝缘端部作倒角处理，再用# 120砂带对电缆导体作打磨处理，去除其上的杂质，如图4 - 51  (a)所示。

   10)打磨并清洁电缆绝缘：在外半导电斜坡上绕包一层PVC胶带作临时保护，并用PVC胶带把电缆导体包好；要求电缆导体不能露出。然后将电缆主绝缘表面依次用120、240、320、600号砂带作精细打磨，要求绝缘表面光亮平滑。去掉外半导电斜坡上的PVC临时胶带，用清洁巾清洁电缆绝缘，吹风吹干，用保鲜膜对电缆主绝缘作临时保护，如图4 - 51 (b)所示。

   11)接地线：将1根（长为1.2m、截面为120mm2）铜芯接地胶线无端子一端去除65mm长的胶皮用铜扎线扎紧在金属屏蔽末端以下70mm处，并用锡焊牢，如图4- 51 (b)所示。



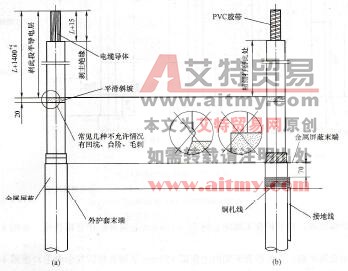

    图4- 51主绝缘的处理及地线的焊接

(a)电缆导体尺寸及主绝缘的处理；(b)地线焊接部位

   12)用清洁巾清理外半导电层表面，吹风吹干；距外半导电层末端105mm处开始半重叠包一层铅带，然后在其上先自下而上再自上而下半重叠包两层镀锡铜网带，要求铅带、铜网带与金属屏蔽搭接30～40mm，用铜扎线把铜网带交叉扎紧在金属屏蔽上，并用锡焊牢，如图4 - 52 (a)所示。

   13)从外半导电层末端往下60～105mm处范围内半折叠绕包1层防水带。再从外半导电层末端下量105mm处到外护套末端往上60mm处范围内绕包2～3层防水带，要求防水带完全盖住铜扎线及金属尖角。注意：防水带不能包到接地线芯。如图4 - 52 (b)所示。

   14)将热缩管套入电缆。

    (2)装配绝缘主体。

   1)测量并记录正交两方向的主绝缘外径、外半导电层外径。电缆主绝缘外径应比终端绝缘主体大5～10mm。

   2)用清洁巾清洁绝缘主体安装专用装置和绝缘主体内表面，吹风吹干，然后把绝缘主体安装专用装置装入主体，用清洁巾清洁电缆导体，并用PVC胶带把电缆导体顶部完全包好（注意：PVC带将导体完全覆盖，且表面应清洁）。绝缘主体安装专用装置的具体安装方法见安装工具使用说明书。



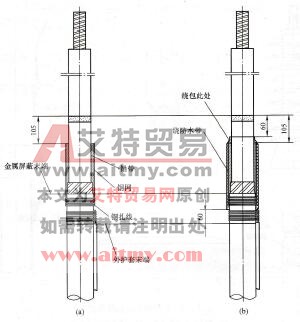

图4- 52铜带及防水带的安装图纸

(a)铜带的安装纸；(b)防水带的安装图纸

   3)去掉保鲜膜，用清洁巾分别将电缆绝缘表面、外半导电层的表面清洁干净，吹风吹干。

   4)自外半导电层末端向下量取90mm，用PVC胶带作好标记，在电缆绝缘表面均匀抹一层硅油，如图4- 53 (a)所示。

   5)将绝缘主体有应力锥的一端套人电缆，然后断续加0. 5MPa的气压，让绝缘主体在气压推动下套到电缆上，直至绝缘主体应力锥一端端面与PVC标记平齐，然后将绝缘主体上的专用装置拆除。（注意：绝缘主体刚装入时，在电缆上可能会有轻微的滑动，可用手推动直至主体应力锥一端的端面与PVC标记对齐且不再滑动为止，方可进行下一步工作）如图4 - 53 (a)所示。

   (3)安装罩帽和接线金具。

   1)去掉电缆导体上的PVC胶带，用清洁巾清洁电缆的导体表面和雨裙顶部接口处，吹风吹干；并在露出的电缆绝缘表面绕包绝缘带，绕包后的外径比绝缘主体的外径稍小。在雨裙顶部接口处涂上E43胶；将罩帽套入电缆与绝缘主体接好，将溢出的E43胶擦干净。



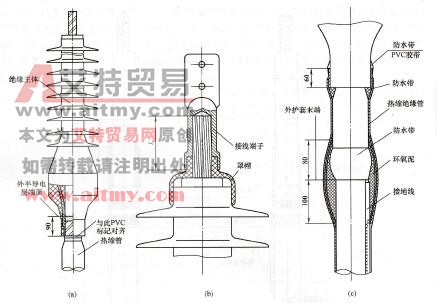

    图4- 53电缆附件的组装图纸

(a)接线端子安装图纸；(b)防水部位剖面图

   2)在罩帽与接线端子配合部分的外表面涂上E43胶，然后将接线端子套人电缆导体并用压钳压紧，如图4 - 53 (b)所示。

   (4)尾部密封处理。

   1)用防水带将绝缘主体应力锥部分的下端面处填充满，并与绝缘主体应力锥部分搭接30mm左右，要求包6～8层防水带，使应力锥下端面与电缆的过渡处没有明显的凹槽。

   2)在电缆外护套末端上量80mm和下量100mm范围内抹上环氧泥，将接地线完全包在环氧泥中，如图4 - 53 (c)所示。

   3)把热缩管加热收缩（在收缩热缩管时，要求从热缩管的上端部开始加热收缩），并与绝缘主体应力锥部分搭接60mm左右。

   4)在收好的热缩管两端口处半重叠绕包两层防水带，再半重叠绕包两层PVC胶带，把热缩管的端口盖住，如图4 - 53 (c)所示。

   5)终端固定到终端固定架上，终端头安装完毕，如图4 54所示。

图4- 54安装完毕的

  电缆户外终端
