三相异步电动机多地控制线路

来源:艾特贸易2019-09-01

简介在大型设备上,为了操作方便,常要求多个地点进行控制操作;在某些机械设备上,为保证操作安全,需要多个条件满足设备才能开始工作,这样的控制要求可通过在电路中串联或并联

    在大型设备上,为了操作方便,常要求多个地点进行控制操作;在某些机械设备上,为保证操作安全,需要多个条件满足设备才能开始工作,这样的控制要求可通过在电路中串联或并联电器的动断触点和动合触点来实现。多地控制线路只需多用几个启动按钮和停止按钮,无需增加其他电器元件。肩动按钮应并联,停止按钮应串联,分别装在不同的地方,如图3. 33所示,SB11SB12装甲地,SB21SB22装在乙地,动作原理一样。但是要注意多点控制和多条件控制的区别,在逻辑电路上是逻辑“或”为多点控制,逻辑“与”是多条件控制。多条件控制虽然控制繁琐,但是可以安全可靠地操作大型机床,避免不必要的意外发生。

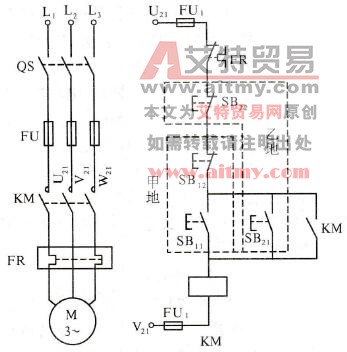

两地控制线路

    3.33    两地控制线路

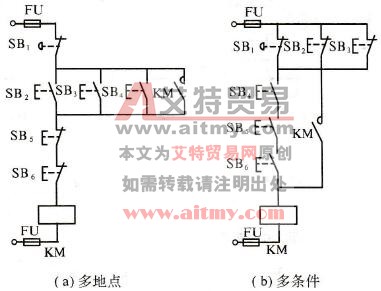

    3. 34(a)所示为多地点操作控制线路,各控制电器是逻辑“或”的关系。SB2SB3SB4的动合触点任一个闭合即可接通KM线圈;SB1SB5SB6的动断触点任一个打开即可切断电路。

    3.34(b)所示为多条件操作控制线路,各控制电器是逻辑“与”的关系。SB4SB5SB6的动合触点全部闭合才能接通KM线圈;SB1SB2SB3的动断触点全部打开才可切断电路。

多地点和多条件控制线路

    3. 34    多地点和多条件控制线路
