单结晶体管触发电路

    图6-22a所示是利用单结晶体管触发的可控整流电路，图下面部分是晶闸管的主电路，上面部分是晶闸管的触发电路。

    在图中的触发电路中，u2经过二极管桥式整流后输出的全波整流电压经稳压管削波后得到梯形波电压Uo，此电压作为单结晶体管的电源电压。此梯形波电压和交流电压同时过零，因此它保证了触发电路产生的脉冲电压都在交流电源每半周的同一时刻出现，即保证了触发电压和交流电源电压的同步，如图6-22b所示。

    由于每半个周期内第一个脉冲将晶闸管触发后，后面的脉冲均无作用，因此只要改变每半周的第一个脉冲产生的时间即改变了控制角α的大小。若电容C充电较快，Uc就很快达到Up，第一脉冲输出的时间就提前；反之，第一个脉冲输出的时间就后移。在实际应用中可利用改变充电电阻Rp的方法来改变控制角α的大小，从而达到触发脉冲移相的目的。

    上述单结晶体管触发电路通过调节Rp进行移相控制，而在实际的电路中往往要求对上述移相进行自动控制。图6-23所示为利用控制电压UK进行移相控制的触发电路。

    控制电压UK由V2管直接放大而提高了控制灵敏度。若UK增大，V2管的集电极电流增大，其集电极电位下降，使V3管集电极电流增大，相当于V3管的等效电阻变小，使电容C充电速度加快，输出脉冲提前；反之，输出脉冲后移。这样由控制电压UK实现了对可控整流输出电压的自动控制。

    单结晶体管触发电路具有电路简单、调试方便、脉冲前沿陡、抗干扰能力强等优点，但是它的输出功率和移相范围较小，脉冲较窄，所以多用于50A以下的中小容量晶闸管的单相可控整流电路中。

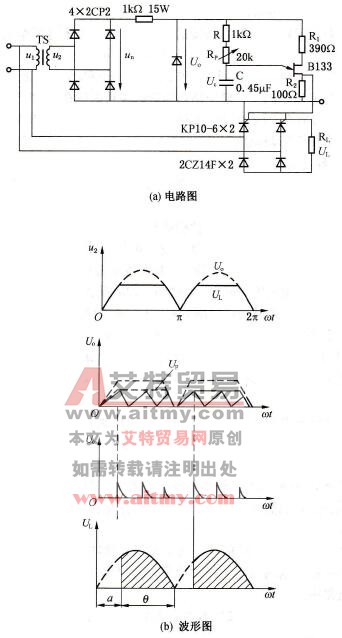

    图6-22    单结晶体管触发电路

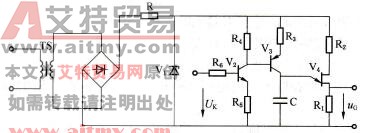

    图6-23    移相控制触发电路
