简述铁磁式油位计的结构原理

    铁磁式油位计用于隔膜式储油柜中，UZB型（U-油位计；Z-指针型；B-变压器用）油位计如图1所示，它以储油柜隔膜为感受元件，其连杆与隔膜上支板铰链连接，连杆另一端与表体的传动机构相连，将油面的上下线位移变成连杆绕固定轴的角位移，再通过一对磁铁等传动机构使指针传动，间接显示出油位。

    安装时可用手连续将隔膜上下移动多次，检查表针的转动，刻度0和10的最低和最高油位报警应正确。

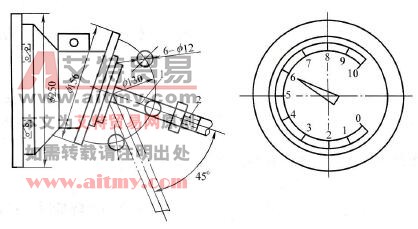

    图1    UZB - 250型铁磁式油位计

   1-摇臂；2-连杆
