大电流引线的排列应注意哪些问题

    (1)引线铜（铝）排以窄面对着箱壁布置，以减少在相同距离下引线的损耗。

   (2)尽量使引线的总体磁场最小，相邻引线彼此的电流方向相反，平行引线间的距离越小越好，使磁场尽可能互相抵消。例如单相或三相变压器分相引出时，首端和末端的引线要相邻引出，使得电流相反磁场削弱。一般引线如图1所示。

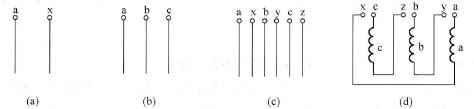

    图1  大电流引线示意图

   (a)单相；(b)三相星形；(c)三相分相引出；(d)三相“d”接线

   (3)使大电流引出线尽可能远离钢铁件。
