绝缘电阻表的使用技术方法

    (1)测量前应切断被测设备的电源，并进行充分放电(约需2～3min)，以确保人身和设备安全。擦拭被测设备的表面，使其保持清洁、干燥，以减少测量误差。

   (2)绝缘电阻表在测量前的准备。绝缘电阻表应放置在平稳的地方，接线端开路，摇发电机至额定转速，指针应指在“∞”位置；然后将“线路(L)”、“接地(E)”两端短接，缓慢摇动发电机，指针应指在“0”位。

   (3)一般测量时，只用“线路”和“接地”两个接线端，在被试物表面泄漏严重时应使用“屏蔽”端，以排除漏电影响。接线不能用双股绝缘线、平行线或绞线。

   (4)绝缘电阻表上有三个端钮：接地(E)、线路(L)和保护环(G)。测量线路对地的绝缘电阻时，将被测线路接于线路端钮(L)上，接地端钮(E)与地线相接，如图1-28 (a)所示。测量电动机定子绕组与机壳间的绝缘电阻时，将定子绕组接在线路端钮(L)上，机壳与接地端钮(E)连接，如图1-28 (b)所示。测量电缆芯线对电缆绝缘保护层的绝缘电阻时，将线路端钮(L)与电缆芯线连接，接地端钮(E)与电缆绝缘保护层外表面连接，将电缆内层绝缘层表面接于保护环端钮(G)上，如图1-28 (c)所示。

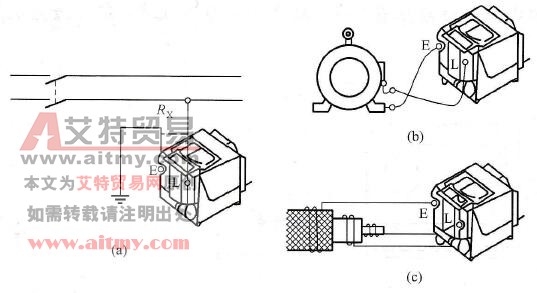

    图1-28    用绝缘电阻表测量绝缘电阻的接线方法

   (a)测线路绝缘电阻；(b)测电动机绝缘电阻；(c)测电缆绝缘电阻

   (5)测量完成，在绝缘电阻表未停止转动和被测设备未放电之前，不得用手去触及被测设备的测量部分或拆除导线，以防电击伤害。

   (6)对电容量较大的设备进行测量后，应先将被测设备对地短路后，再停止摇发电机手柄，以防止正充电的电容向绝缘电阻表放电损坏仪表。
