绝缘电阻表的工作原理

    绝缘电阻表的工作原理，如图1-27所示，在永久磁铁的磁极间放置固定在同一轴上、相互垂直的两个线圈，一个线圈与电阻R串联，另一个线圈与被测电阻Rx串联。将两者并联于直流电源上，电源安置在仪表内，为一手摇直流发电机，测量时摇动手摇发电机产生电流，这两个线圈则受磁场作用，产生两个方向的转矩，仪表可动部分在转矩的作用下发生偏转，直到两个线圈产生的力矩平衡为止，从刻度盘上可读取到被测电阻的阻值。绝缘电阻表的电源也可用交流发电机、交流电等。

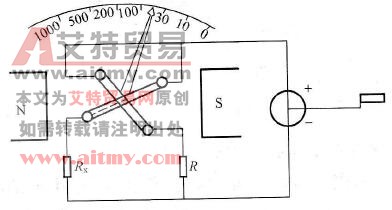

    图1-27    绝缘电阻表的工作原理示意图
