直流电流表的接线技术方法

    接线前，应分清电流表极性。一般在电流表的接线柱旁边标有“+”和“-”两个符号，标“+”号的是电流流进的一端，标“-”号的是电流流出的一端。直流电流表的接线方法如图1-22所示。

    直流电流表线圈导线和游丝的截面很小，因此只能测量几十至几千安培的直流电流，在电流表上并联一只低值电阻，该电阻称为分流器。

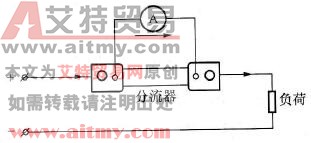

    分流器在电路中与负载串联，一小部分电流通过电流表，而大部分电流从分流器中通过，从而扩大了电流表的测量范围。有分流器直流电流表的接线方法女口图1-23所示。

    图1-22    直流电流表的接线方法

    图1-23    有分流器的直流电流表的接线方法
