电能表的使用

来源:艾特贸易2019-02-27

简介(1) 单相电能的测量。单相电能的测量应使用单相电能表测量,其接线如图 1-34 所示。 图 1-34 单相电能表测量电能的接线 正确的接法是:电源的火线从电能表的 1 号端子进入电流线圈,

    (1)单相电能的测量。单相电能的测量应使用单相电能表测量,其接线如图1-34所示。

单相电能表测量电能的接线

    1-34    单相电能表测量电能的接线

    正确的接法是:电源的火线从电能表的1号端子进入电流线圈,从2号端子引出接负载;零线从3号端子进入,从4号端子引出。

   (2)三相电能的测量。

   1)三相三线有功电能表测量三相有功电能的接线,分为直接接入和间接接入,如图1-35所示。

   2)三相四线有功电能表测量三相有功电能的接线,也分为直接接入和间接接入,如图1-36所示。

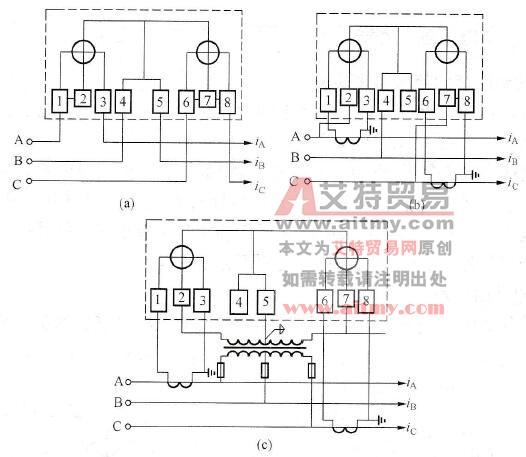

三相三线有功电能表测量三相有功电能的接线

    1-35    三相三线有功电能表测量三相有功电能的接线

   (a)直接接入;(b)经电流互感器接入;(C)经电流互感器、电压互感器接入

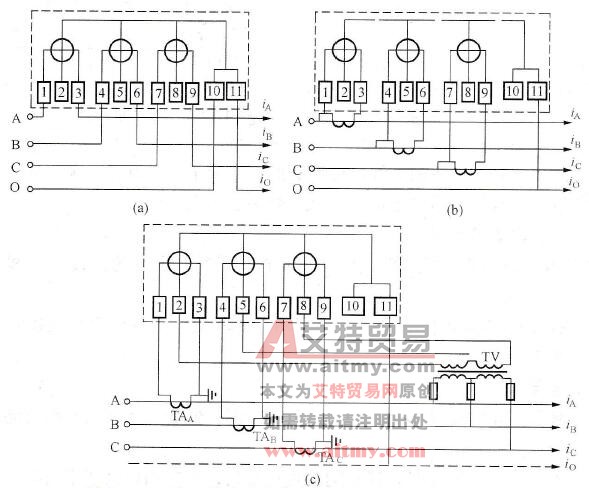

三相四线有功电能表测量三相有功电能的接线

    1-36    三相四线有功电能表测量三相有功电能的接线

   (a)直接接入;(b)经电流互感器接入;(c)经电流互感器、电压感器接入
