钟罩型油箱的有载调压分接开关如何安装

    变压器器身如不连箱盖，开关有不连箱盖而固定在器身夹件上的结构( SYXZ)和连箱盖(MR)两种类型。对不连箱盖的开关，在钟罩型上节油箱安装后，要将露出箱盖的油室进行密封，并要打开视窗盖，以便在油箱内中部安装水平轴等。连箱盖式的典型结构，如图4-7所示。其头部法兰分为上下两部分，上部分固定在箱盖上，下部分带开关本体，临时固定在器身夹件伸出的支撑臂上。当变压器安装或回装时，将开关头部的上下法兰对正，且保证两层法兰的间距为15(+5、-10)，然后用专用的吊板，将开关本体慢慢地起吊，勿使铝质法兰碰裂，并用M8螺杆通过密封垫，穿过上法兰将上下法兰固定起来。这种开关的安装顺序为：①将开关本体用专用吊板吊紧后，慢慢地将开关从器身夹件支撑臂上吊到开关位置。②紧固本体螺杆螺母。③松下专用吊板。④吊入切换开关芯子并紧固螺母。⑤插入抽油管。⑥安装位置指示盘。⑦安装油室上盖。⑧安装水平轴。

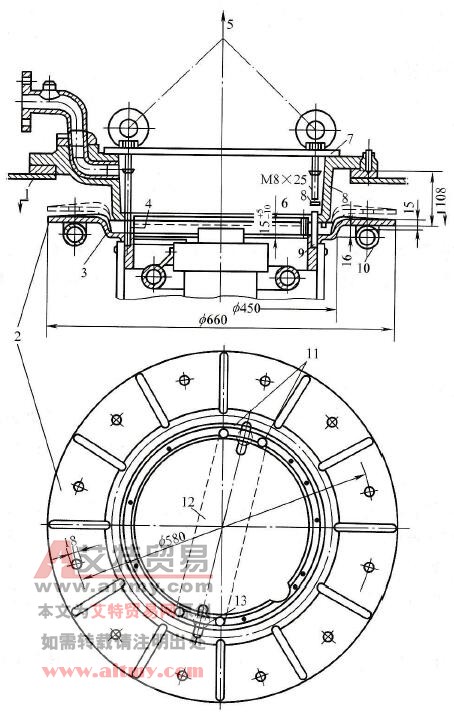

    图4-7    钟罩型油箱连箱盖式的典型结构(单位：mm)

   1-变压器箱盖；2-支撑法兰；3-下部法兰；4-密封垫；5-起吊装置；6-垫圈；7-横吊板（已转过）；8-上部法兰；9-导钉；10-夹件支臂；11-用于横吊板的螺孔；12-横吊板；13-导钉孔

   SYXZ型开关应先打开视察窗，安装水平轴，再安装箱顶上升座内的一套法兰，将油注入变压器和开关中。

    分接开关安装后，必须检查触头与表面状况、弹簧的压力、绝缘件的质量和紧固系统，特别应使电动机的转数与开关切换数相一致，否则须进行调整。
