手工电弧焊运条操作要领

    焊接过程中，焊条相对焊件所做的各种运动的总称叫运条。正确的运条是保证焊缝质量的基本因素之一，是焊接操作的基本功。

   1)运条的基本动作  运条包括沿焊条轴线的送进、沿焊道轴线方向的移动和横向摆动三种动作，如图2-76所示。

    图2-76    运条的基本动作

   1-焊条送进；2-焊条横向摆动；3-焊条纵向移动

    ①送进  焊条沿焊条轴线向下移动叫送进。在焊接过程中，由于焊条的熔化，会使电弧变长，为了维持弧长不变，要求焊条的送进速度必须等于熔化速度，才能保证焊接过程稳定。若送进速度小于熔化速度，则弧长会越变越长，焊接电流会越来越小，熔化速度随之变小，使电弧迅速变长直至熄灭；若送进速度大于熔化速度，则弧长会越变越短，焊接电流迅速增加，电弧电压降低，就会发生短路，使电弧熄灭。焊接过程中焊工应根据弧长的变化情况，随时调整送进速度，保持弧长不变，使焊接电流稳定。一名好焊工进行焊接时，电流表和电压表的指示值几乎不变，或在调定值很小的范围内摆动(△I±10A、△U±1V)。

    ②摆动  焊条沿焊缝轴线的垂直方向运动叫摆动。其摆幅决定焊缝的宽度，摆幅越大，焊缝越宽。应根据焊条的直径和要求的焊缝宽度决定摆幅。焊接过程中要保持摆幅一致，才能获得宽度均匀、边缘整齐的焊缝。正常焊缝的宽度不超过焊条直径的2~5倍。

    请注意：焊条的摆动主要靠手腕的摆动，而且焊条摆动的线速度不一定是均匀的。在打底时，为了保证背面成形，防止焊漏或烧穿，电弧横过间隙时的速度较快，在两侧坡口处焊条应稍作停留（0. 5s左右），以保证边缘熔合，防止咬边。

    为了获得宽焊道才需要摆动，焊薄板或窄焊道时，可以不摆动。

    ③纵向前移  焊条沿焊缝轴线方向向前移动，使熔敷金属与熔化的母材形成焊缝。焊条前移的速度就是焊接速度，它对焊缝质量、焊接生产率有很大的影响。若焊接速度太快，电弧来不及熔化足够的焊条与母材，则焊缝很窄，或产生未焊透、熔合不良等缺陷；若焊接速度太慢，则会造成焊缝过高、过宽、外形不整齐，产生过烧或烧穿缺陷。

    焊接过程中必须保持焊接速度均匀，才能获得外形美观的焊道。

   2)运条方法  运条方法很多，应根据接头形式、装配间隙、焊缝的空间位置、要求的焊缝宽度、焊条直径与性能、焊接电流的大小及焊工技术水平选用。常用运条方法及适用范围见表2-91。

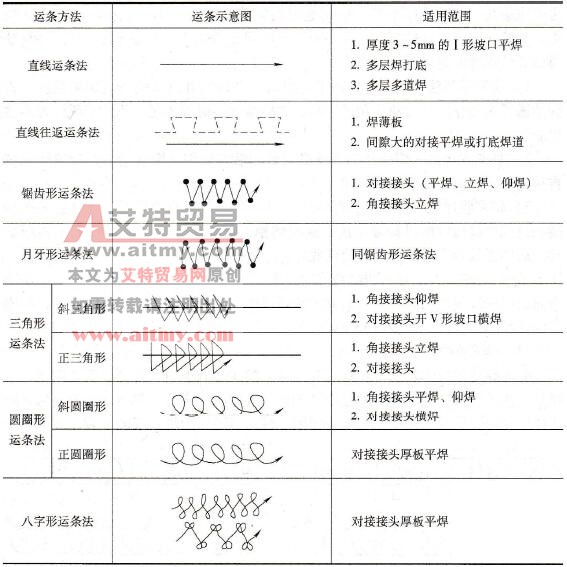

    表2-91    常用运条方法及适用范围

    注：→表示焊条运动方向；·表示焊条停留0. 5s左右。
