碳钢焊条型号表示技术方法

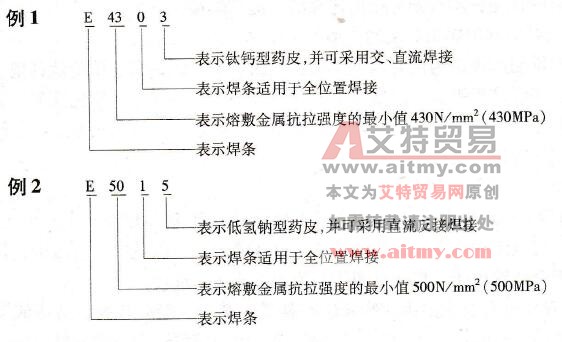

    根据《碳钢焊条》(GB/T5117-1995)的规定，碳钢焊条型号的编制方法见表1：①字母“E”表示焊条；②第一、第二位数字表示熔敷金属抗拉强度的最小值，单位为MPa或N/mm²；③第三位数字表示焊条的焊接位置，“0”及“1”表示焊条适用于全位置焊接（平、立、仰、横），“2”表示焊条适用于平焊、角焊及平角焊，“4”表示焊条适用于向下立焊；④第三位和第四位数字组合时表示焊接电流种类及药皮类型。碳钢焊条的型号应用举例如下，使用要求见表2。

    表1   碳钢焊条的型号

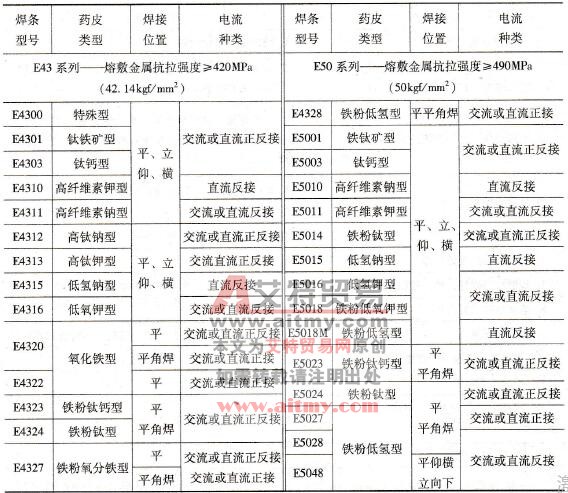

    表2   碳钢焊条（GB/T 5117-1995）

    注：1．焊接位置栏中文字涵义：平-平焊、立-立焊、仰-仰焊、横-横焊、平角焊-水平角焊、立向下-向下立焊。

    2．焊接位置栏中立和仰系指适用于立焊和仰焊直径不大于4.0mm的E5014，EXX15，EXX16，E5018和5018M焊条及直径不大于5.0mm的其他型号焊条。

    3．E4322型焊条适宜单焊道。

    4．焊条型号中的XX代表43或50。
