埋弧焊T形接头焊接的船形焊

    船形焊时，焊丝在垂直位置，工件倾斜，熔池处于水平位置，焊缝成形较好，不易产生咬边或满溢现象。根据工件的倾斜角度，可控制腹板和翼板的焊脚尺寸，要求焊脚相等时，腹板和翼板与水平面呈45°角。

    船形焊对装配间隙要求较严，若间隙大于1.5 mm，易出现烧穿或焊漏现象，为防止这些缺陷，除严格控制装配间隙外，可采取如图1所示的防漏措施。

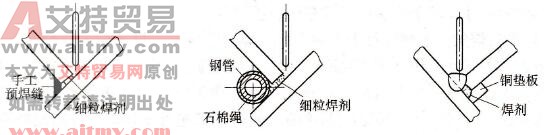

    图1    船形焊法的防漏措施

    船形焊时，电弧电压不宜太高，以免产生咬边。此外，焊缝的成形系数应控制在2以下，可避免顶角处未焊透。船形焊的工艺参数见表1。

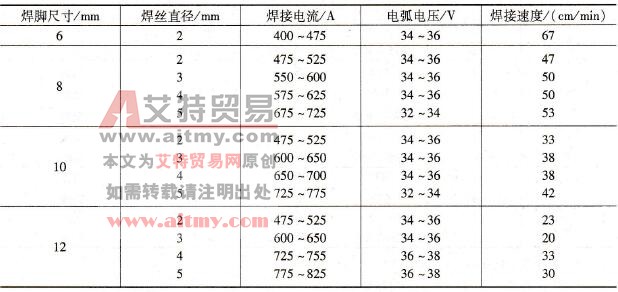

    表1    船形焊的工艺参数

    注：1．焊剂HJ431，HJ433。

    2．焊丝直径为2mm时，必须用细颗粒焊剂。

    注意：焊接工字梁时，若要求双面焊，并保证腹板透焊，需严格控制腹板的倾斜角度和焊丝的对中位置，详细情况见图2。

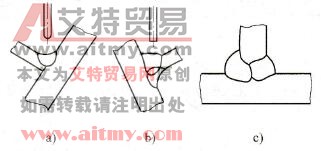

    图2    要求腹板焊透工字梁的倾斜角度

   a)正面焊b)反面焊c)焊缝示意图
