埋弧焊T形接头焊接的平角焊法

来源:艾特贸易2019-06-25

简介T 形接头的焊接有两种方法:一种是将工件放在水平位置进行焊接,叫平角焊法;另一种是将工件倾斜,使焊缝表面在水平位置,叫船形焊法。 当工件很大,不易翻转,或由于其他原因

    T形接头的焊接有两种方法:一种是将工件放在水平位置进行焊接,叫平角焊法;另一种是将工件倾斜,使焊缝表面在水平位置,叫船形焊法。

    当工件很大,不易翻转,或由于其他原因,不能在船形位置焊接时,才采用平角焊法。平角焊通常都将腹板放在水平位置,焊丝斜置施焊。

   1)平角焊的优点是对间隙不敏感,即使间隙达到2~3mm,也不致产生熔渣或液态金属从间隙中流失的现象。

   2)平角焊的缺点是单道焊焊脚不能超过8mm。当要求焊脚大于8mm时,应根据焊脚尺寸要求采用多层焊或多层多道焊。

   3)平角焊的工艺参数见表1。平角焊缝的成形与焊丝和工件的相对位置关系很大。若焊丝工作位置不合适,极易产生焊脚不对称、立板咬边和水平板满溢。为了保证焊缝的良好成形,焊丝应对准顶角处,并与立板保持20°~ 30°的倾角(即工作角为20°~ 30°),焊丝轴线偏差不能超过±1mm,否则成形不好,见图1

    1    平角焊的工艺参数

平角焊的工艺参数

    注:1.采用HJ431HJ433

    2.工作角30°,焊丝轴线稍向外移。

    3.这组焊接参数还适用于搭接焊缝。

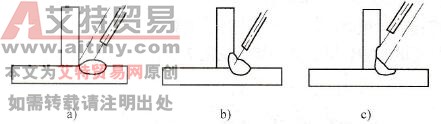

焊丝位置对成形的影响

    1    焊丝位置对成形的影响

   a)腹板未熔化或焊脚小;b)腹板咬边;c)翼板满溢
