海信KFR-4539(5039)LW/BP变频空调器压缩机不运转故障检修实例

    1．故障现象分析

    海信KFR-4539(5039) LW/BP变频空调器通电后，室内机工作正常，但无法制冷、制热。

    根据故障现象可知，该空调器的室内机与室外机的通信情况良好，低压供电情况正常。由此检查变频压缩机的运行情况，经检查后发现变频压缩机不运转，由此怀疑该变频空调器的变频电路及其供电部分出现故障，且查看室外机运行状态指示灯，发现指示状态为“灭、闪、灭”。通过查找该变频空调器的指示灯故障指示，可知该变频空调器的变频电路处于保护状态。海信KFR-4539 (5039) LW/BP变频空调器室外机运行状态指示灯故障含义，可参见表6-1、表6-2。

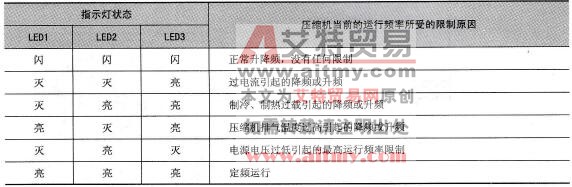

    表6-1    海信KFR-4539 (5039)LW/BP变频空调器限频运行时指示灯故障含义

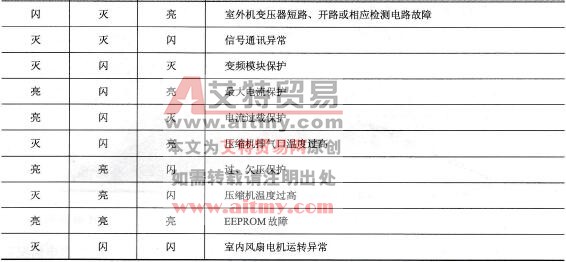

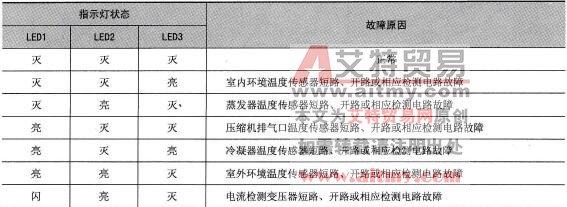

    表6-2    海信KFR-4539 (5039)LW/BP变频空调器故障停机时指示灯故障含义

    2．故障检修

    根据故障现象分析可重点对该变频空调器的变频电路、其供电电路及保护电路等进行检测。

    ①检测时，可先检测其供电电压，如图6-11所示。经检测后，测得其供电电压为270V，此时说明该电路的供电正常。

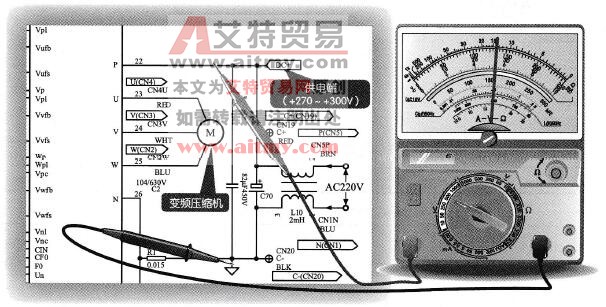

    图6-11    检测变频电路的供电电压

    ②经检测其供电电压正常，则需对其电流检测电路进行检测。检测时，由于无法准确判断该电流检测电路的电压值，因此，可将变频空调器断电后，检测电流检测检测电路中的元器件是否损坏，查找故障点。如图6-12所示，通过检测后，发现该电路中的电阻R11的阻值远大于其标称值(33kΩ)，因此怀疑该电阻已经损坏，将其更换后，重新对变频空调器开机试机操作，发现故障排除。

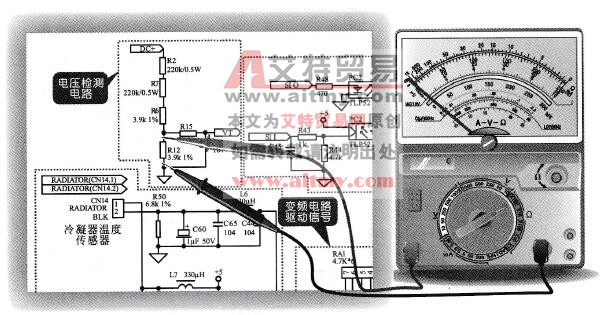

    图6-12    检测变频电路电流检测电路的元器件
