海信KFR-4539(5039)LW/BP变频空调器显示屏无显示故障检修实例

    1．故障现象分析

    海信KFR-4539(5039) LW/BP变频空调器显示屏无显示、室外机不工作，使用操作按键或应急开关控制时，空调器均无反应。

    海信KFR-4539(5039) LW/BP变频空调器为分体柜式变频空调器，该空调器出现不开机的故障时，可重点检测变频空调器的电源电路、控制电路等部分。

    2．故障检修

   KFR-4539 (5039) LW/BP变频空调器不开机故障时，可先检查电源电路中的熔断器是否良好，若熔断器损坏，则应重点检查桥式整流堆以及控制电路、变频电路中是否有短路故障。如果熔断器良好，则可重点检测变频空调器的控制电路及保护电路部分。

    ①将空调器拆开后，检查该空调器的熔断器是否良好，如图6-8所示。

    ②经检查熔断器良好，则可对空调器通电，检测其供电电压是否良好。如图6-9所示，检测室内机电源电路输出的+12V、+5V电压是否正常。

    图6-8    检查熔断器

    图6-9    检测电源电路的输出电压

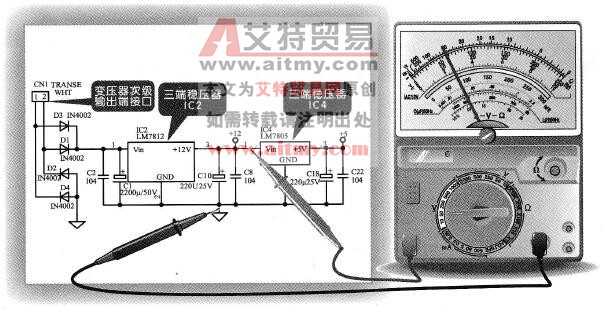

    图6-10    检测三端稳压器IC4的输入电压

    ③经检测电源电路无+5V电压输出，则说明该电源电路出现故障。通过检测三端稳压器IC4的输入电压+12V，如图6-10所示。检测后，测得IC4的输入电压正常。由此怀疑三端稳压器IC4损坏，将其更换后，开机试机操作故障排除。
