变频空调器室外机的初步检查电源电路故障

    检查电源电路前，可先对室外机的端子板进行检查。如图5-23所示为变频空调器连接室内机、室外机的端子板。当变频空调器室内机与室外机供电异常时，可对端子板上的连接插件进行检查。检查室内机端子板上的接插件无异常时，应对室外机的端子板进行检查。将通讯端接插件的螺钉拧松后，可取下接插件检查，如图5-24所示，发现室外机端子板上通信线路的接插件损坏，需将其更换。



图5-23端子板



图5-24检查端予板接插件

    由于端子板上室内机、室外机线路连接的插接件为U形接插件，因此在更换时，最好使用与原接插件大小相同的接插件进行代换，如图5-25所示。

    若经检查线路连接良好，此时，可重点检查电源电路中的熔断器、滤波电容是否良好，如图5-26所示，若熔断器良好，则应检测开关电源电路的输出电压。若熔断器烧坏，则需检查端子板上的连接线路是否良好。

    检查端子板上的连接引线时，可通过检查其外部的漆包线是否良好，以判断连接引线是否有短路性故障，如图5-27所示。经检查，发现连接引线严重老化，引线内部的铜丝断裂。这时就要将接插件及其导线进行更换，以防止在通电过程中，变频空调器出现短路的故障。



图5-25更换U形接插件



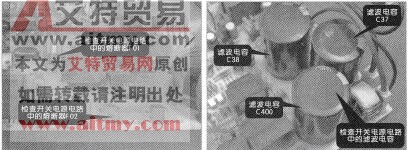

图5 26检查熔断器和滤波电容是否良好



图5-27检查接插件的连接引线
