进口220kV电缆绝缘接头安装程序绝缘表面光滑处理

   1)用特氟纶热缩管代替砂布使绝缘表面光滑，特氟纶热缩管内表面必须保持粗糙度最大6μm。检查电缆绝缘表面和特氟纶管内表面应无灰尘，将特氟纶管插入电缆，如图4- 22所示。

    注意：①特氟纶管边不要损伤电缆绝缘；②特氟纶管必须位于绝缘和半导电斜坡范围内。

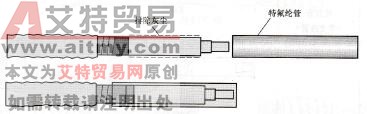

图4- 22将特氟纶管插入电缆

   2)用热风枪渐渐收缩特氟纶管，但不能使管烧焦，如图4 - 23所示。

   3)用干净布将管和绝缘体之间的气泡赶出去。如果有气泡，绝缘表面不能处理光滑。在安装橡胶套之前去掉特氟纶管且不要损伤电缆绝缘，如图4 - 24所示。



图4 23用热风枪收缩特氟纶管



图4- 24推出绝缘体与管之间的气泡
