LD机的结构原理

   LD机是播放LD激光影碟的主要设备。它由机械系统、光学系统、伺服系统、信号处理系统、控制系统和供电系统等组成，如图1.4. 26所示。

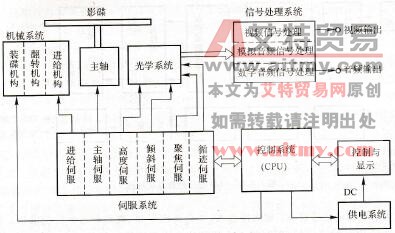

图1.4. 26   LD机电路结构图

   (1)机械系统和光学系统。机械系统用来驱动碟片的装卸载、转动及激光头的进给、翻转等动作。除加载电机、进给电机、主轴电机及有关传动机构外，还增加了高度电机、倾斜电机及激光头翻转等控制机构。

    光学系统与VCD机基本相同，但激光头组件中增加了倾斜传感器，用来检测LD碟片的倾斜量。

   (2)伺服系统。伺服系统用来控制机械系统和光学系统的工作，使激光头能在高速旋转的碟片上正确跟踪并读取信息。

    伺服系统除具有与VCD机中功能相同的主轴伺服、聚焦伺服、循迹伺服和进给伺服外，还增加了切向伺服、倾斜伺服和高度伺服等电路。

    切向伺服实际上是一种时基校正系统。它用来校正碟片旋转时产生的偏心现象，减小时基误差。常用的切向伺服有CCD（电荷耦合延时）时基校正和数字式时基校正系统。

    倾斜伺服用来调整激光头的倾斜度。LD碟片直径较大，在工作时会产生伞状形变而与激光头之间倾斜，从而影响碟片信息的正确读取。倾斜伺服电路根据倾斜传感器检测的倾斜误差，去控制倾斜电机，来调整激光头的倾斜度，以保证激光束正确聚焦在碟片的信息面上。

    高度伺服用在自动翻面的LD机中，它作为聚焦的粗调。当激光头与碟片之间的变化量超过聚焦伺服允许的调整范围时，高度伺服通过控制高度电机使激光头与碟片的距离恒定，保证聚焦伺服正确工作。

   (3)信号处理系统。信号处理系统由RF放大器、MTF（调制传输函数）校正及音频、视频解调电路等组成，如图1.4. 27所示。

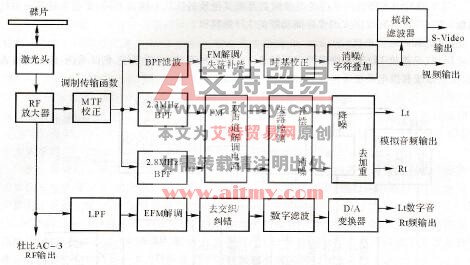

图1.4. 27   LD信号处理系统框图

    激光头拾取的电信号经RF放大器放大，并分离出音频、视频和各种控制信息。其中，视频调频信号经BPF滤波、FM解调（将FM调频信号恢复成视频信号）、失落补偿、时基校正、消噪及字符叠加等处理后，形成视频信号。一方面经过视频输出端子输出，另一方面经流状滤波器分离出亮度信号(Y)和色度信号(F)，从S- Vedio端子独立输出。

    音频调频信号经两个BPF滤波器选出后，再经FM双声道解调电路解调及有关失落检测、补偿、消噪及降噪等处理后，输出左、右声道的模拟音频信号。

    数字音频信号经一个LPF带通滤波器选出，再进行EFM解调、去交织和纠错、数字滤波及D/A变换处理后恢复两路数字音频信号。

    对于多声道数字音频信号，直接从RF端子输出。需经专用的环绕声解码器进行解压缩处理。

   (4)控制系统。控制系统的核心电路是微处理器，它根据输入的控制指令（包括各种操作健开关及摇控指令）和状态信息，发出相应的控制指令的显示驱动信号，去控制整机各部分工作，同时显示各种工作状态及有关信息。
