交叉互联箱的安装技术方法

   1)确认护层保护器的型号和规格符合设计要求且试验合格、完好无损。

   2)按安装工艺剥除绝缘，压好芯线接线端子；根据绝缘中间接头的结构，剥除绝缘，压好屏蔽线接线端子。注意：导体压接后，表面要光滑、无毛刺；与绝缘中间接头的接线端子连接。

   3)将交叉互联电缆穿入交叉互联箱；剥除绝缘，按要求剥切线芯，表面要光滑、无毛刺，与接线端子连接；根据交叉互联换位箱内部尺寸，剥除绝缘，去除多余的屏蔽导体，固定屏蔽导体。

   4)重复上述步骤，将A、B、C三相交叉互联换位电缆连接好，应一致美观。注意整个线路的交叉互联箱的相位必须一致。

   5)安装密封垫圈和箱盖，螺丝紧固牢固。

   6)按照安装工艺的要求密封出线孔。

   7)在交叉互联箱出线孔外缠相色，一致美观。

   8)接地电缆的接地点选择永久接地点，接地面抹导电膏，连接牢固。

   9)采用圆钢，焊接长度应为圆钢直径的6倍；采用扁钢，焊接长度应为扁钢宽度的2.5倍。

   10)接地扁钢、圆钢表面按要求涂漆。

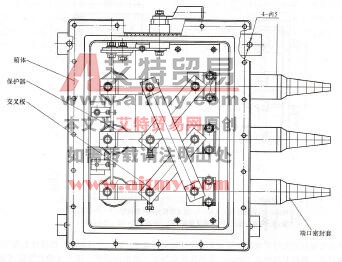

    交叉互联箱安装如图4 -65所示。



图4 - 65交叉互联箱安装图
